解决方案-地下水监测系统

地下水监测系统

概述需求

地下水监测系统是掌握地下水变化规律、了解地下水开采状况、指导地下水资源保护的重要手段。地下水监测系统可对地下水的水位、水温、水质等参数进行长期监测并自动存储监测数据，可对地下水的变化规律进行动态分析。系统建设目标如下：

1）实现对地下水水位、水温、水质信息进行定时采集，以及预警通知，保障系统信息的高效性、及时性、准确性、充分性。

2）所有被数据通过无线网络直接传输至监控中心“地下水监测系统”，在电子地图可视化界面中直观显示各测点数据信息及警戒状态；在发生报警时，系统可自动发出报警信号,如：系统弹出信息、发出声音提示等。

3）系统开发要坚持先进实用、稳定可靠的原则，并具备良好扩展性、兼容性和开放性，为系统后期扩展升级、向其他相关平台系统提供数据共享服务提供规范性接口。

地下水监测系统依托已有的4G/5G无线网络进行建设，具有投资成本低、建设速度快、无通信距离限制等优点。系统支持水利部地下水通信规约，已在各地的国家地下水监测工程中广泛应用。

总体方案设计

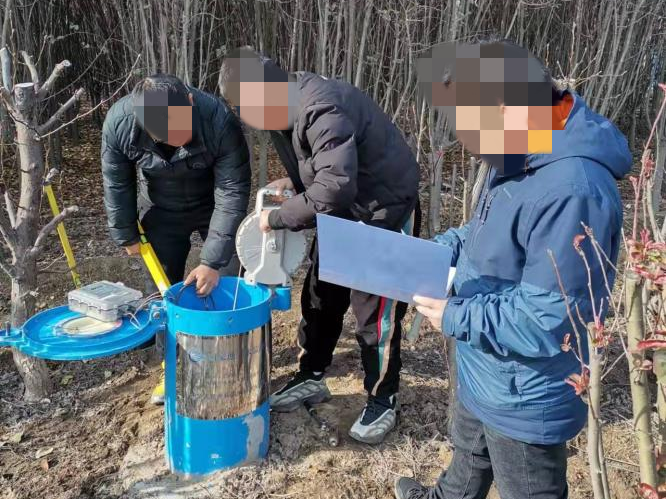

地下水远程监测系统的建设，包括现场水位、水温、水质信息的采集设备以及监控中心信息接收及显示、应用系统的建设。现场监测数据的采集与传输设备完成水位、水温、水质信息的定时采集、基本分析处理（如警戒状态）与显示，并负责将数据以无线4G/5G的方式传输到监控中心，通过软件进行接收、显示以及数据的存储、分析、处理与预警。

系统框图

各省市水资源管理平台
辰稀云数据管理平台
或者其他自建管理平台

无线4G/5G/宽带自适应上传

CX-L102

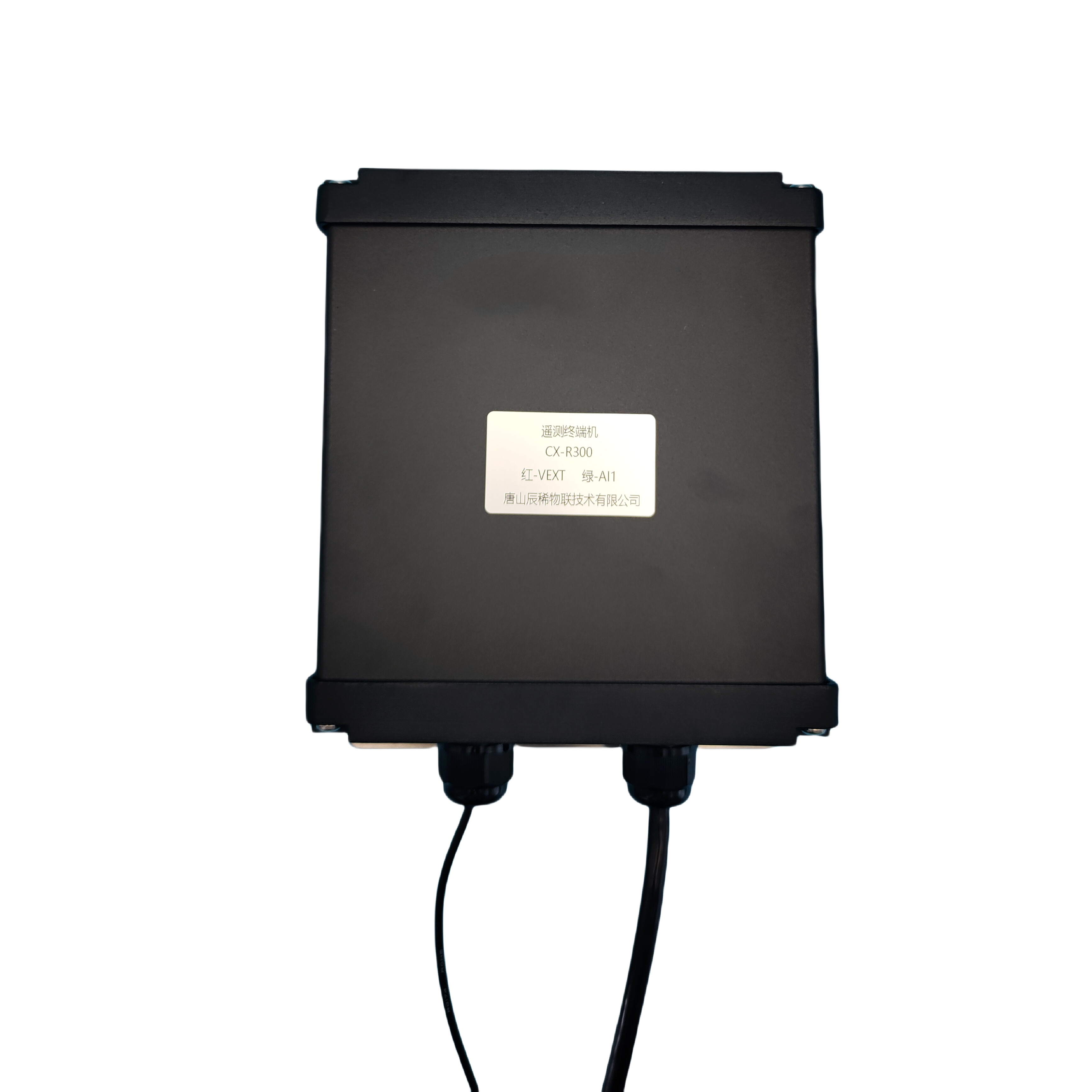

CX-R300

网络摄像机（可选）

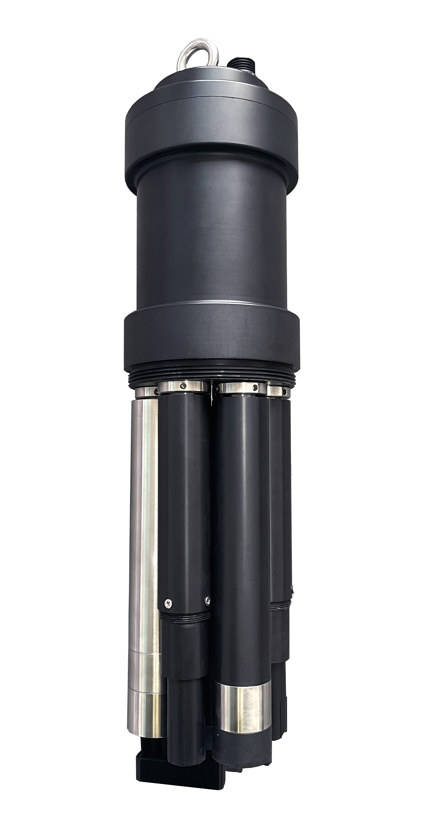

一体式多参数水质仪

水位水温传感器

系统功能

实时监测地下水信息

通过物联网视频遥测终端机或者电池供电遥测终端机，实时采集水质、水位水温传感器等测量仪表的数据，将所得结果上传至指定平台中心，实现数据的远程监控

实时视频传输、照片拍照、图像/视频字符叠加*

物联网视频遥测终端机自带1路10M/100M网口，可接入网络摄像机，并定时截取照片，还可为网络摄像机提供无线上网通道，实现网络摄像机连接云平台（以海康为例，可接入萤石云、海康互联平台），实现对现场情况的远程观测

用户可自定义采集参数，数据可以接入多参数水质传感器、水位计等多种智能仪表

具有大容量存储*，支持TF卡/USB外置存储，可以实现数据、照片的导出

灵活可变的自定义功能

用户可自定义采集参数，数据可以接入多参数水质传感器、水位水温传感器等多种智能仪表

支持Modbus-RTU协议，自定义地址表和上报量名称

本地和远程维护功能

CX-102支持跨平台使用，无需专用软件和数据线

网线连接电脑即可采用网页进行参数设置

支持远程网页设参

扩展测量

支持使用电磁流量、超声波流量计等多种流量计

支持接入补充类仪表，比如：压力传感器等

支持扩展IO，实现阀门、闸门、水泵的远程/就地控制

无线4G/5G/宽带自适应上网以及各省市平台的对接

通讯方式
系统支持无线4G/5G、宽带自适应上网，简单配置即可实现平台连接
支持Modbus-RTU、FTP、HTTP（Json）、TCP/IP、MQTT/MQTTS、水资源监测数据传输规约（SZY206-2016 ）、污染源在线自动监控（监测）系统数据传输标准（HJ/T212-2017 ）、支持自定义协议接入等多种协议

对接系统

支持对接标准协议、私有协议*的平台

软件功能介绍

“水利一张图”功能

总管理界面展示区域内地理信息、设备的工作状态统计、实时报警信息、监测数据显示、天气情况显示

实时监测

以卡片式的交互逻辑，显示监测点的监测信息，包括：观测井水位、观测温度、PH、溶解氧、浊度、电导率、数据上报时间等重要信息

视频播放

可查看接入视频，进行播放或者关闭等操作

记录查询

曲线显示监测数据，并可查询任意时间段内的监测数据、报警记录、操作记录等信息

报表统计

可统计监测数据的日、月、年报表，并具有数据导出功能

设备管理

可对监测设备、视频设备进行添加、删除等基础操作

①实时视频传输、照片拍照、图像/视频字符叠加*：仅CX-L102具有此功能；

②大容量存储*：指的是视频遥测终端机本机自带的存储空间，其中CX-L102为128M；CX-R300为4M；

③私有协议*：指的是合作方提供平台对接协议，我公司开发相应对接接口；

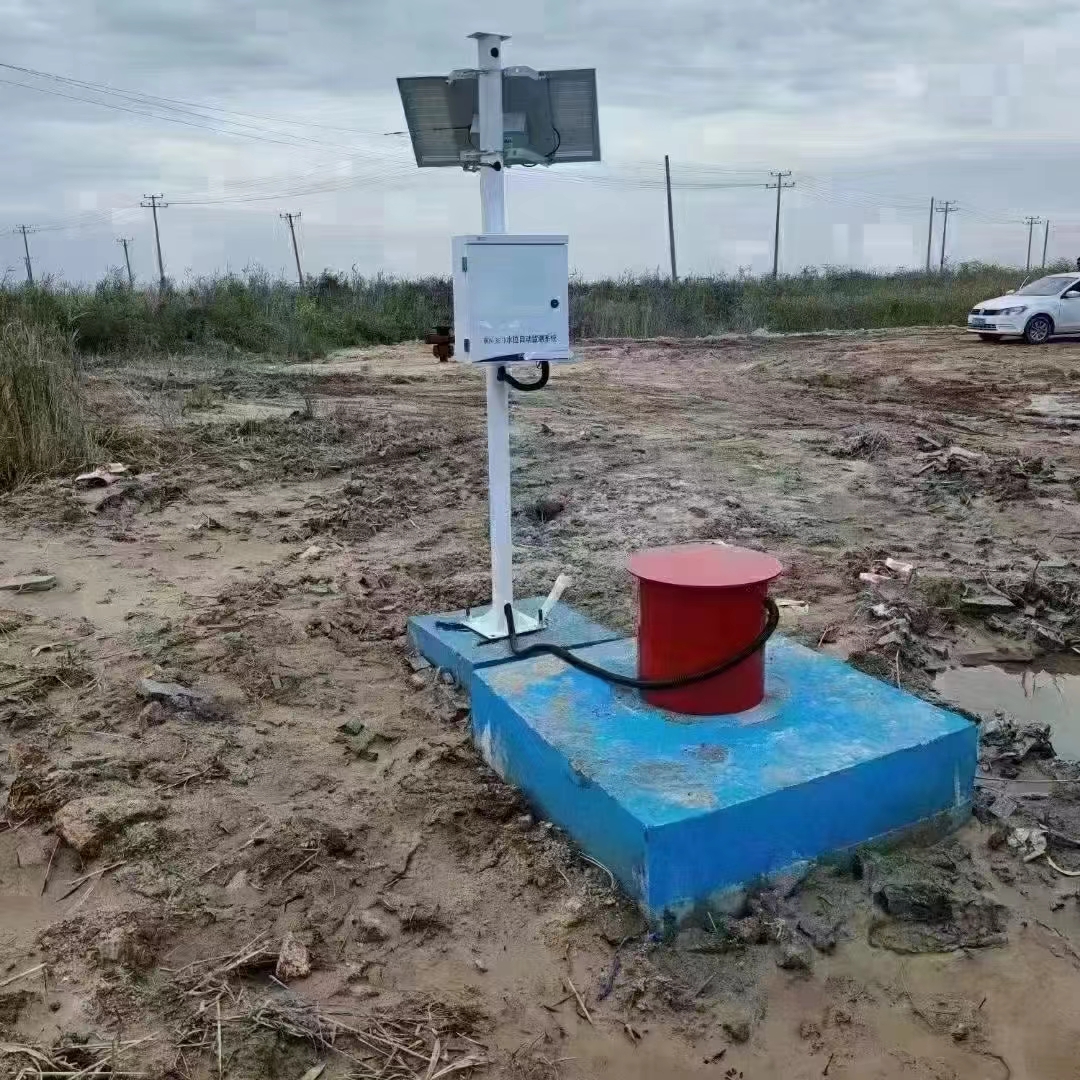

系统配置

名称	配置参数	数量	说明
防护机箱	防虫、防雨机箱（太阳供电使用）	1	镀锌铁或者不锈钢材质可定制
遥测终端机	无线4G/5G/宽带自适应上网（太阳供电使用）、电池供电遥测终端机	1	-
网络摄像机	海康/大华/天地伟业	1	支持多厂家多型号
测量仪表	多参数水质传感器/水位水温一体式传感器等	1	支持智能仪表
配电	太阳能供电系统或者市电、或者自供电	1	-
系统防雷	网口防雷、电源防雷、防雷接地	1	-
地下水井口保护装置	铁质或者玻璃钢制品	1	-
立杆	3米 φ76mm 无缝钢管制作	1	-
