解决方案-水资源实时监控系统

水资源实时监控系统

需求概述

水是关系人类生存和社会发展的基本物质，是一种有限的、不可替代的宝贵资源，是实现经济社会可持续发展的重要保证。为了合理开发、利用、节约和保护水资源，逐步提高水资源可持续利用水平，切实提高水资源管理科技手段，全面掌握全市用水情况，以便于科学、准确的进行水资源管理、调配和预测，系统建设目标如下：
1）在管理中心搭建服务器，安装水资源实时监控管理系统平台软件，可以满足取水计量，收费管理、办公自动化，资源的配置决策现代化等功能，可以实现数据安全存储、数据上报共享、WEB发布等功能。
2）该系统可以将各监测点用水量、照片、视频等信息传到管理中心，在可视化地理信息系统平台上显示，满足水资源费征收管理和控制地下水位的需要。
3）鉴于各监测点分布分散、距离较远，故采用无线4G/5G+专线网络的通讯方式，将各测点数据上传至管理中心。

总体方案设计

针对水资源实时监控管理系统建设目标，结合我公司的产品特点及技术优势，提出如下建议方案。
在水利局设监控中心，安装水资源实时监控管理系统软件；在各取水户监测点安装物联网视频遥测终端机、流量计，监测水量数据，同时安装网络摄像机进行数据比对，视频遥测终端机内配置一张数据卡，通过4G/5G网络将监测数据、视频传输至监控中心管理系统软件，对于4G/5G信号交差但具有宽带网络的地方，可以采用宽带的方式通讯。
水利局水资源实时监控管理系统主要由水资源监控中心软件、通信平台、物联网视频遥测终端机、测量仪表四部分组成。
监控中心：水资源实时监控管理系统；
通信平台：中国移动/联通/电信无线4G/5G网络；
视频和数据通信设备：物联网视频遥测终端机、网络摄像机；
计量测量设备：电磁流量计、超声波流量计等设备；

系统框图

无线4G/5G/宽带自适应上传

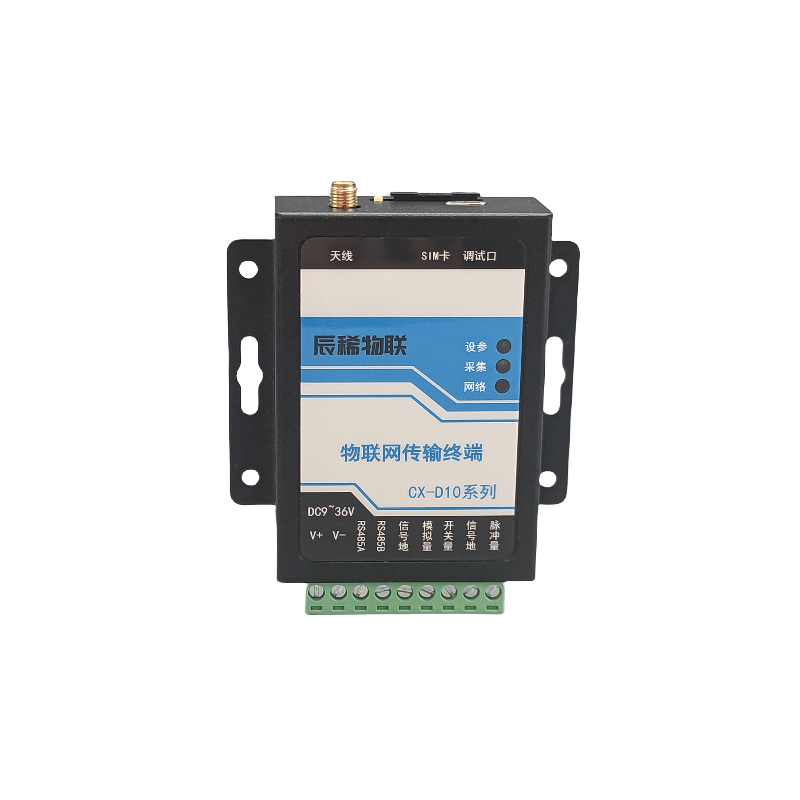

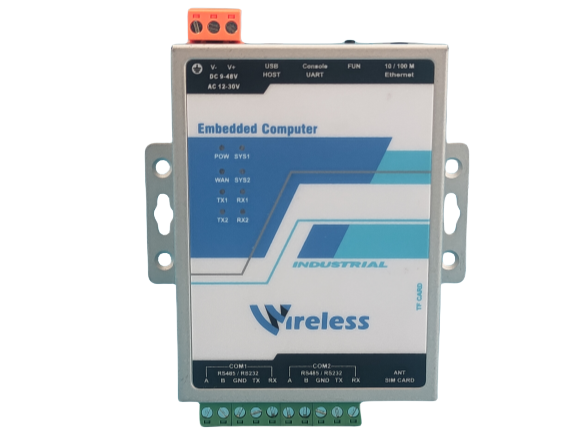

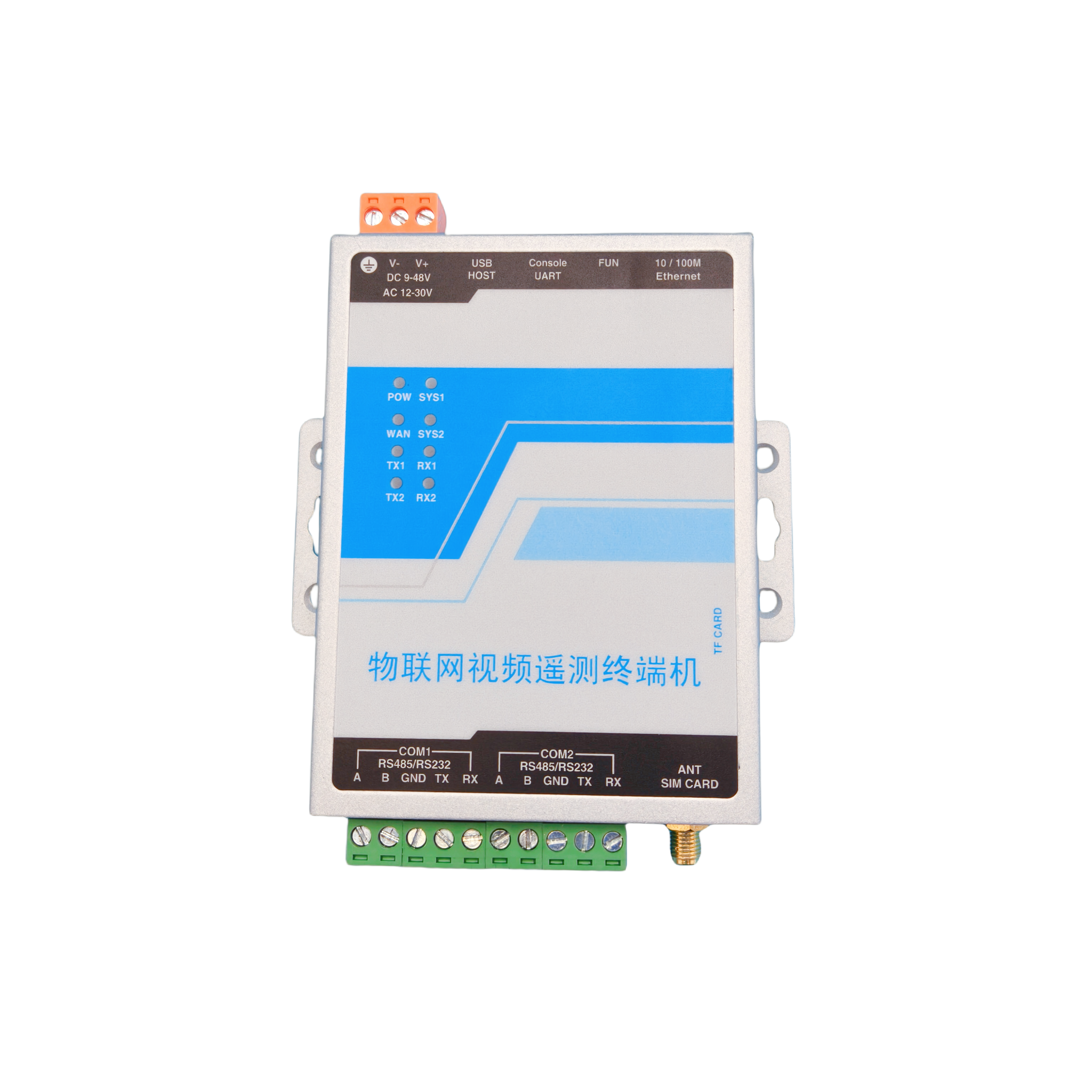

物联网视频遥测终端机
（水资源测控终端）

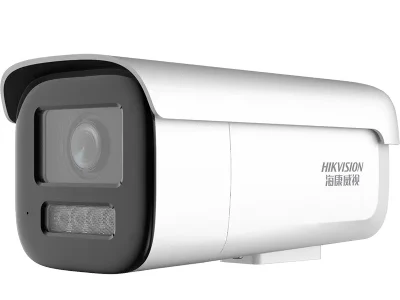

网络摄像机

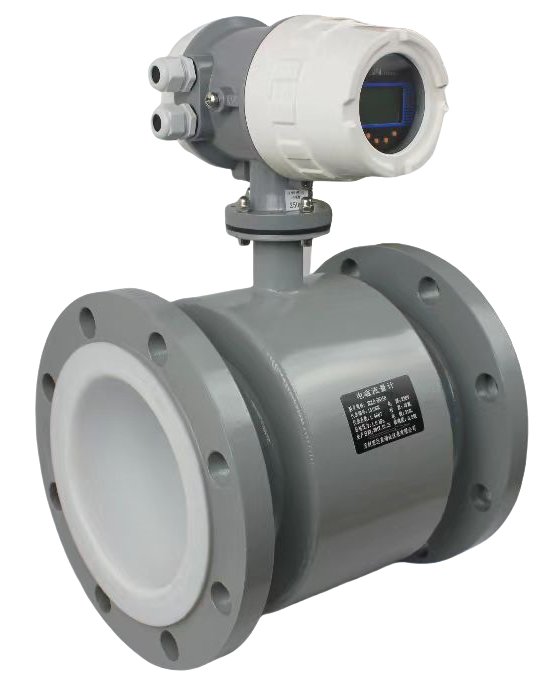

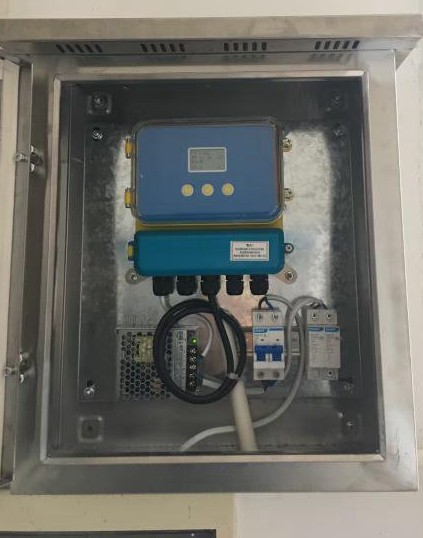

电磁流量计

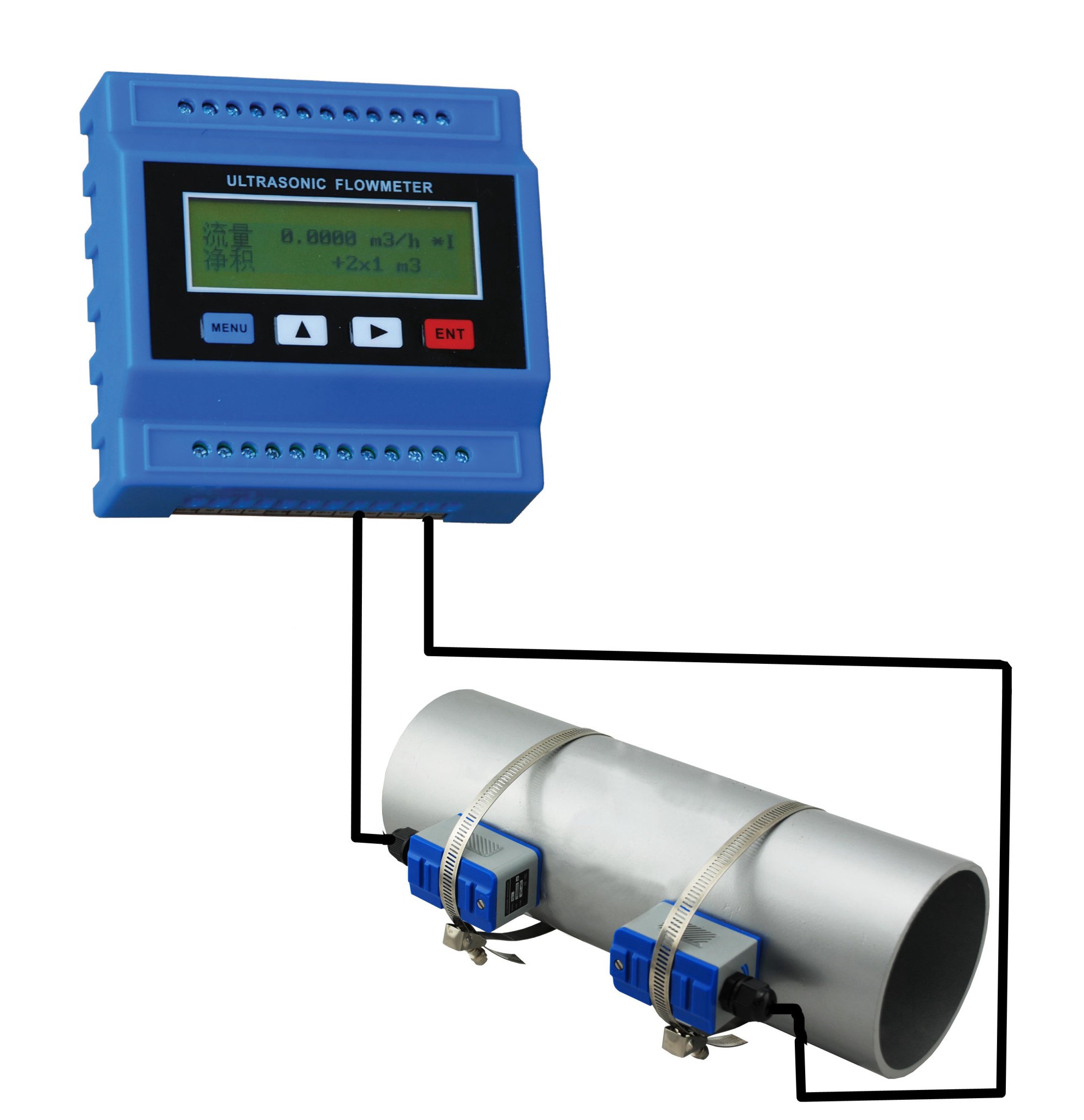

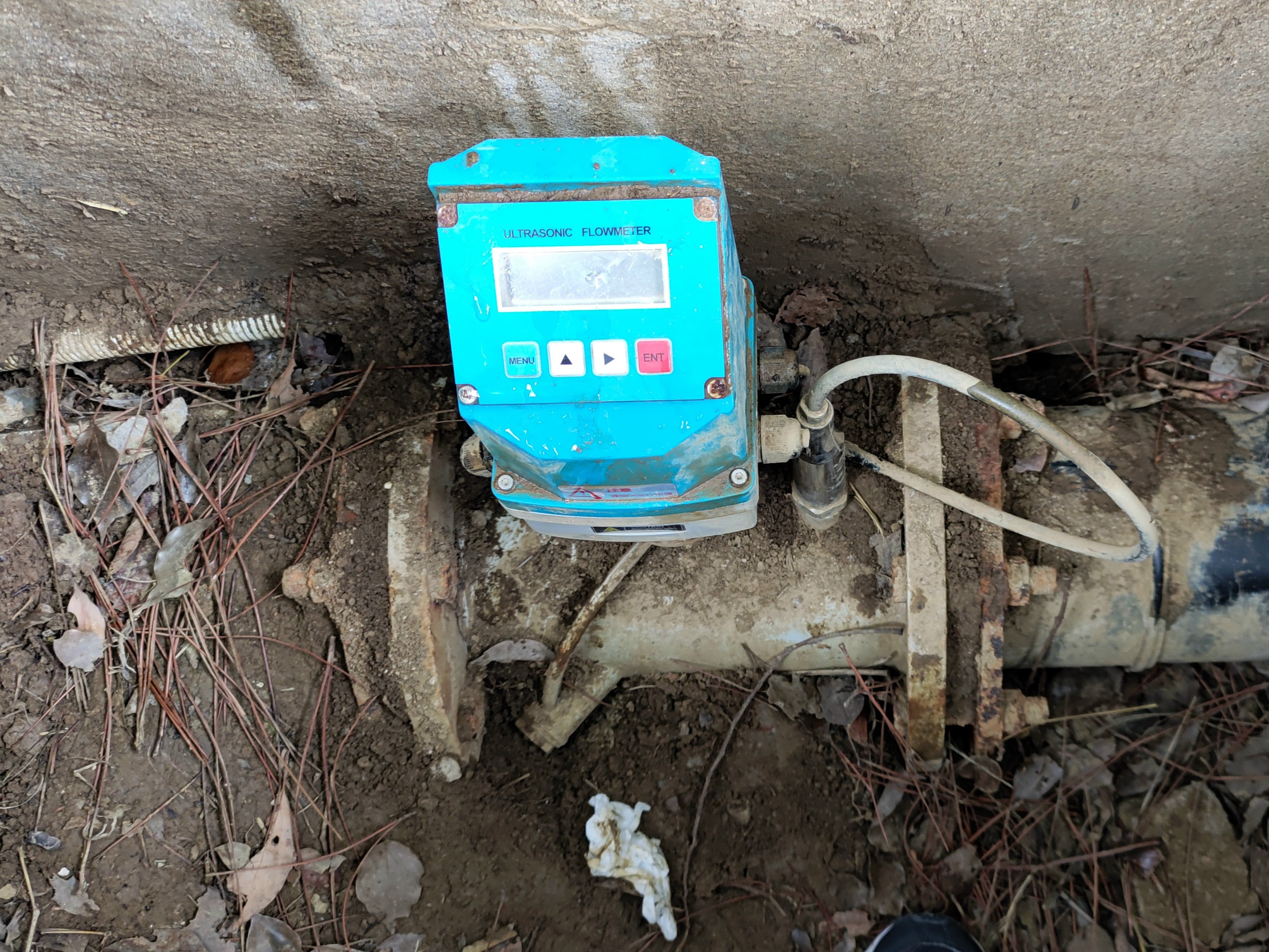

超声波流量计

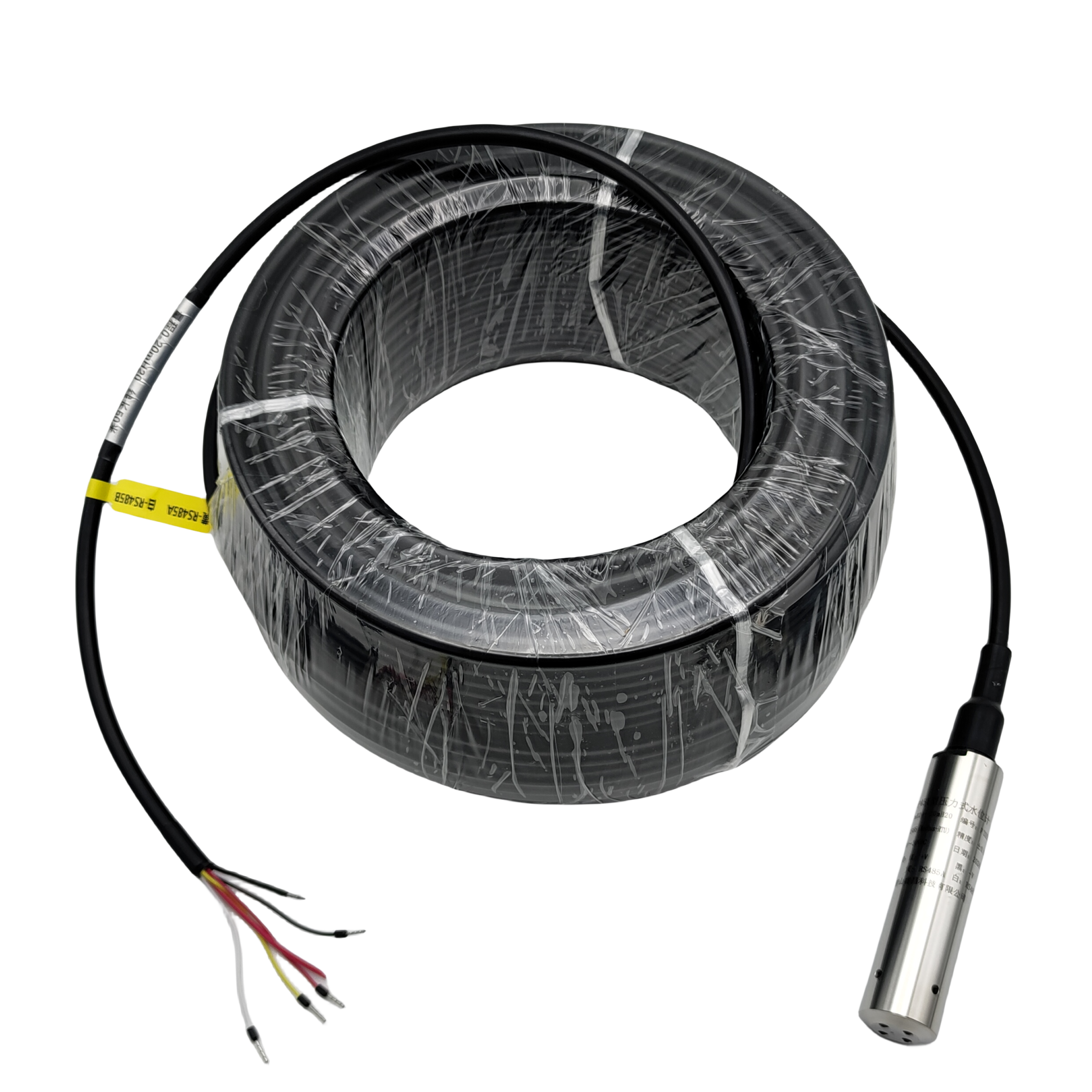

压力式水位计

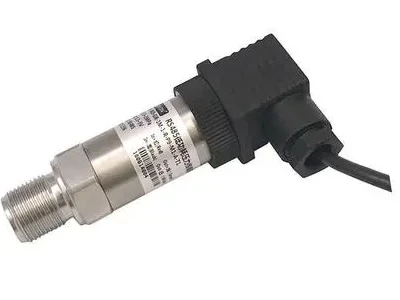

压力传感器

各省市水资源管理平台
或者自建管理平台

系统功能

实时监测用水量

通过物联网视频遥测终端机，实时采集流量计、水位计、压力传感器等计量和测量仪表的数据，并通过内置流量算法，将所得结果上传至指定平台中心，实现数据的远程监控

实时视频传输、照片拍照、图像/视频字符叠加*

物联网视频遥测终端机自带1路10M/100M网口，可接入网络摄像机，并定时截取照片，还可为网络摄像机提供无线上网通道，实现网络摄像机连接云平台（以海康为例，可接入萤石云、海康互联平台）

用户可自定义采集参数，数据可以接入流量计、水位计、压力传感器等多种智能仪表

具有大容量存储*，支持TF卡/USB外置存储，可以实现数据、照片的导出

灵活可变的自定义功能

用户可自定义采集参数，数据可以接入流量计、水位计、压力传感器等多种智能仪表

支持Modbus-RTU协议，自定义地址表和上报量名称

本地和远程维护功能

跨平台使用，无需专用软件和数据线

网线连接电脑即可采用网页进行参数设置

支持远程网页设参

无线4G/5G/宽带自适应上网以及各省市平台的对接

通讯方式
系统支持无线4G/5G、宽带自适应上网，简单配置即可实现平台连接
支持Modbus-RTU、FTP、HTTP（Json）、TCP/IP、MQTT/MQTTS、水资源监测数据传输规约（SZY206-2016 ）、污染源在线自动监控（监测）系统数据传输标准（HJ/T212-2017 ）、支持自定义协议接入等多种协议

对接系统

支持对接标准协议、私有协议*的平台

流量、液位、压力计量

支持使用电磁流量、超声波流量计等多种流量计

支持接入补充类仪表，比如：压力式水位、压力传感器等

支持扩展IO，实现阀门、闸门、水泵的远程/就地控制

软件功能介绍

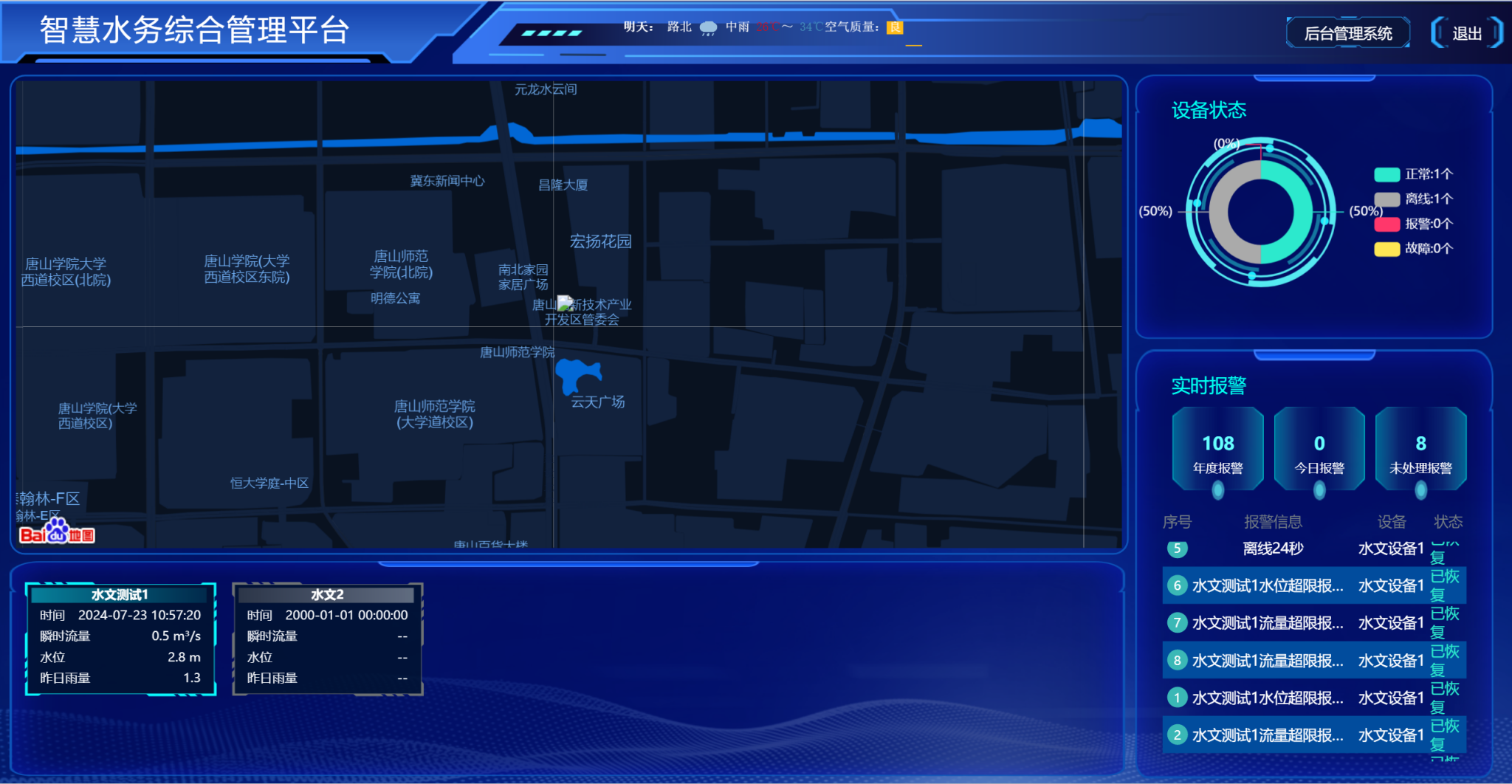

“水利一张图”功能

总管理界面展示区域内地理信息、设备的工作状态统计、实时报警信息、监测数据显示、天气情况显示

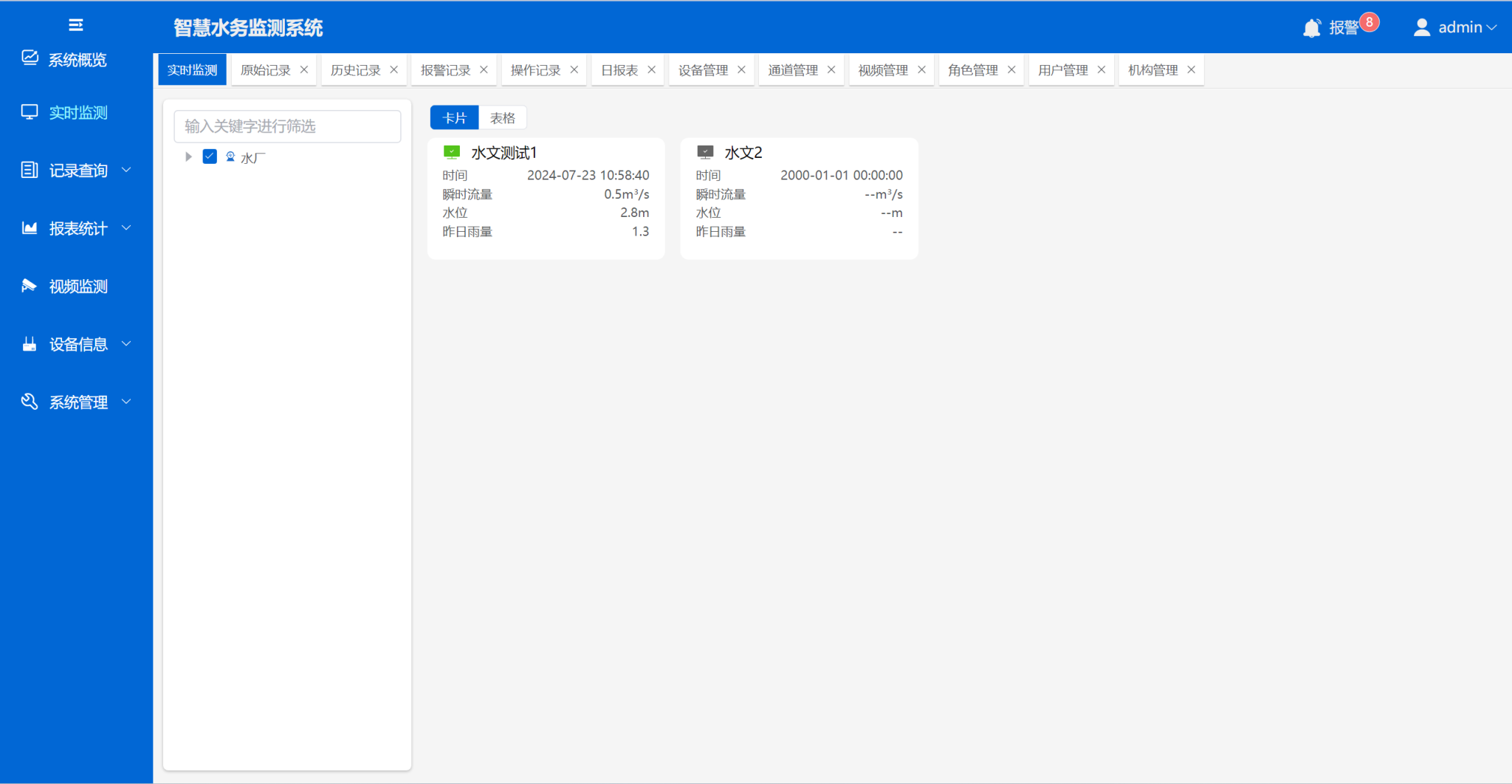

实时监测

以卡片式的交互逻辑，显示监测点的监测信息，包括：瞬时流量、累计流量、管道压力、井水位、数据上报时间等重要信息

视频播放

可查看接入视频，进行播放或者关闭等操作

记录查询

曲线显示监测数据，并可查询任意时间段内的监测数据、报警记录、操作记录等信息

报表统计

可统计监测数据的日、月、年报表，并具有数据导出功能

设备管理

可对监测设备、视频设备进行添加、删除等基础操作

系统配置

名称	配置参数	数量	说明
防护机箱	防虫、防雨机箱	1	镀锌铁或者不锈钢材质可定制
物联网视频遥测终端机	无线4G/5G/宽带自适应上网	1	-
网络摄像机	海康/大华/天地伟业	1	支持多厂家多型号
计量仪表	电磁流量计/超声波流量计/旋翼式水表/超声波明渠流量计等	1	支持智能仪表

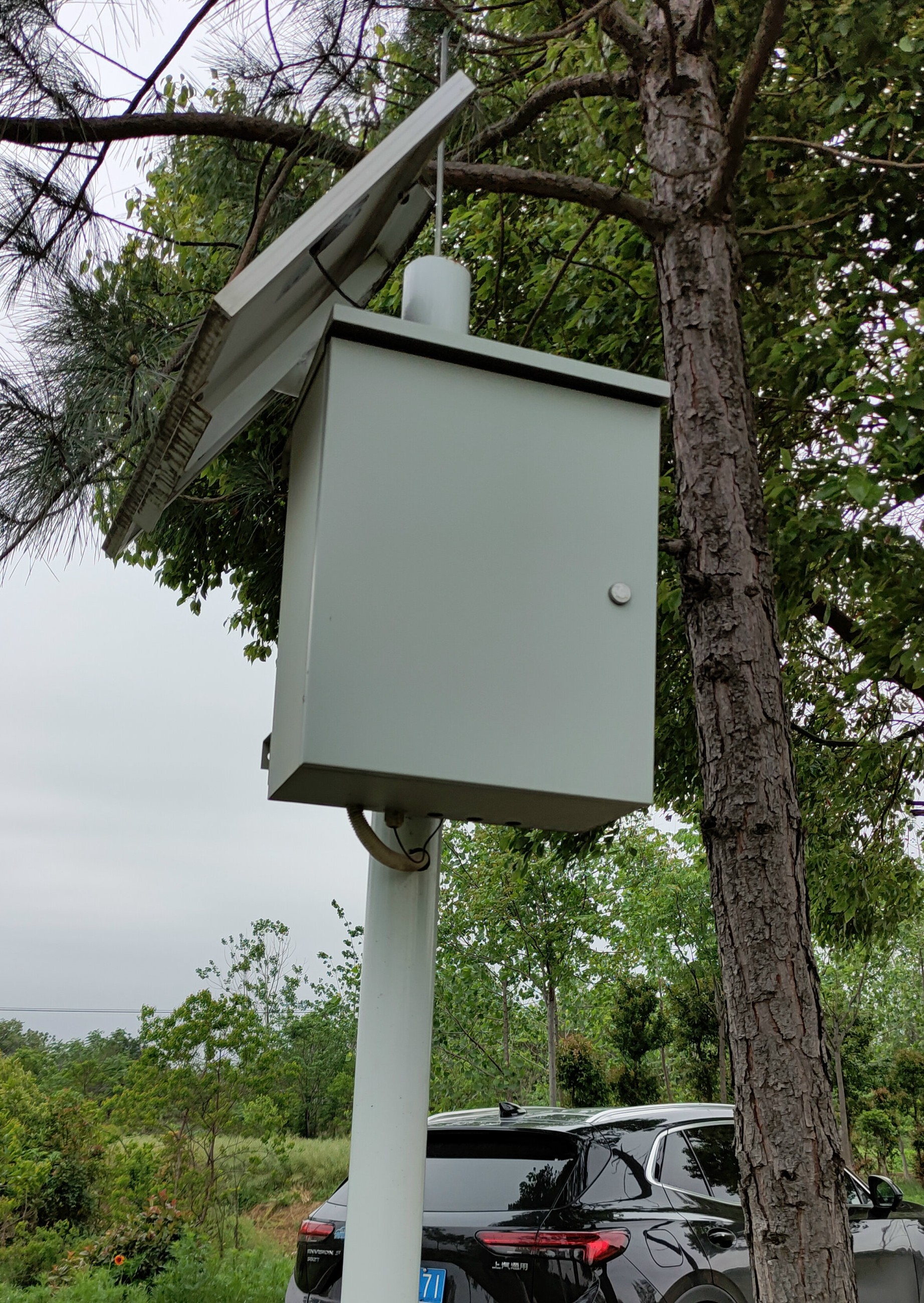

配电	太阳能供电系统或者市电	1	-
系统防雷	网口防雷、电源防雷、防雷接地	1	-
立杆	3米 φ76mm 无缝钢管制作	1	-
