解决方案-水电站生态流量监测系统

水电站生态流量监测系统

水电站生态下泄流量监测系统

什么叫生态流量

生态流量是指水电站在发电、农业用水过程中，同时还需保证足够的泄放水，以避免对下游生态环境特别是对水生生物产生不良影响并导致生态环境问题，维持河湖生态用水需求的最小流量。

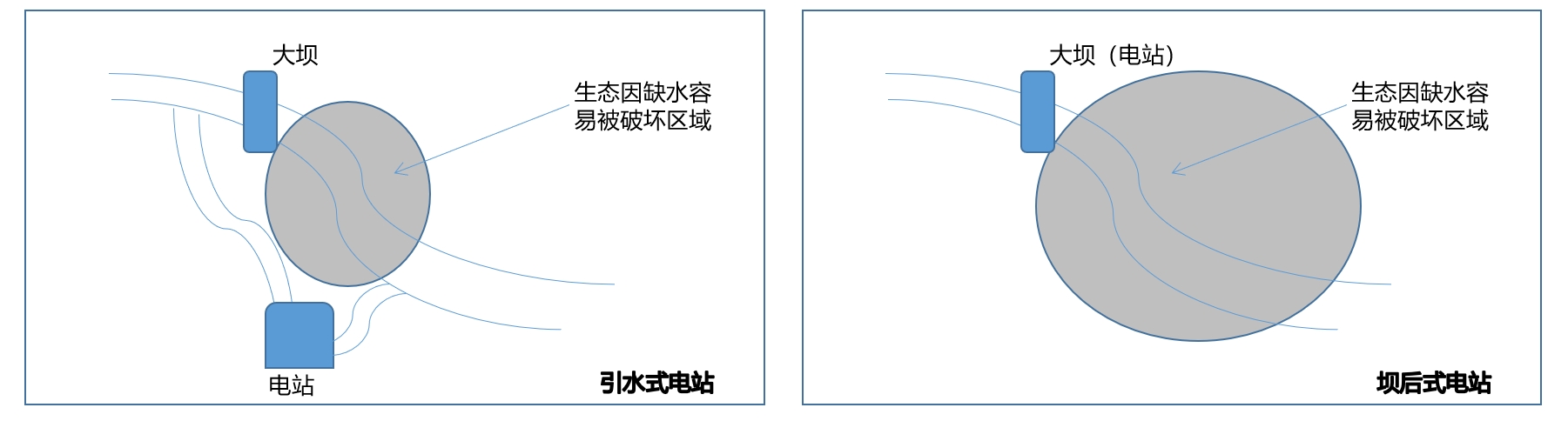

水电站生态下泄流量图解

方案设计遵循的标准

水利部办公厅关于印发《小水电站生态流量监管平台技术指导意见的通知》办水电函〔2019〕1378 号）

电站类型：50MW以及以下水电站（不区分坝后式或引水式）；
监管方式：建设生态流量监管平台，含后台监管软件系统、数据传输设备（视频遥测终端机）、前端监测设备；
安装位置：各泄水口、电站坝址下游河道断面；
监测方式：视频图像监测（200W以及以上像素）、实时流量监测；可在视频叠加实时流量数据；
供电方式：市电或者太阳能方式；
传输标准：数据传输：SZY206-2016（水资源）或者HJ/T 202-2017（环保）
视频（图像）：GB/T 28181-2016

系统拓扑图

各省级农村小水电
生态流量监管系统

物联网视频遥测终端机
生态流量监测终端

无线4G/宽带自适应上传至管理中心

其他类型
流量计和传感器

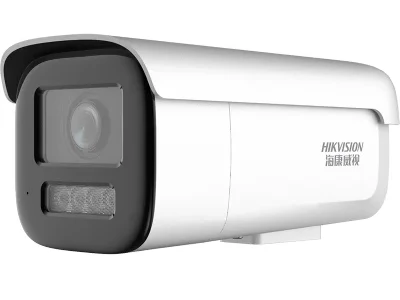

网络摄像机

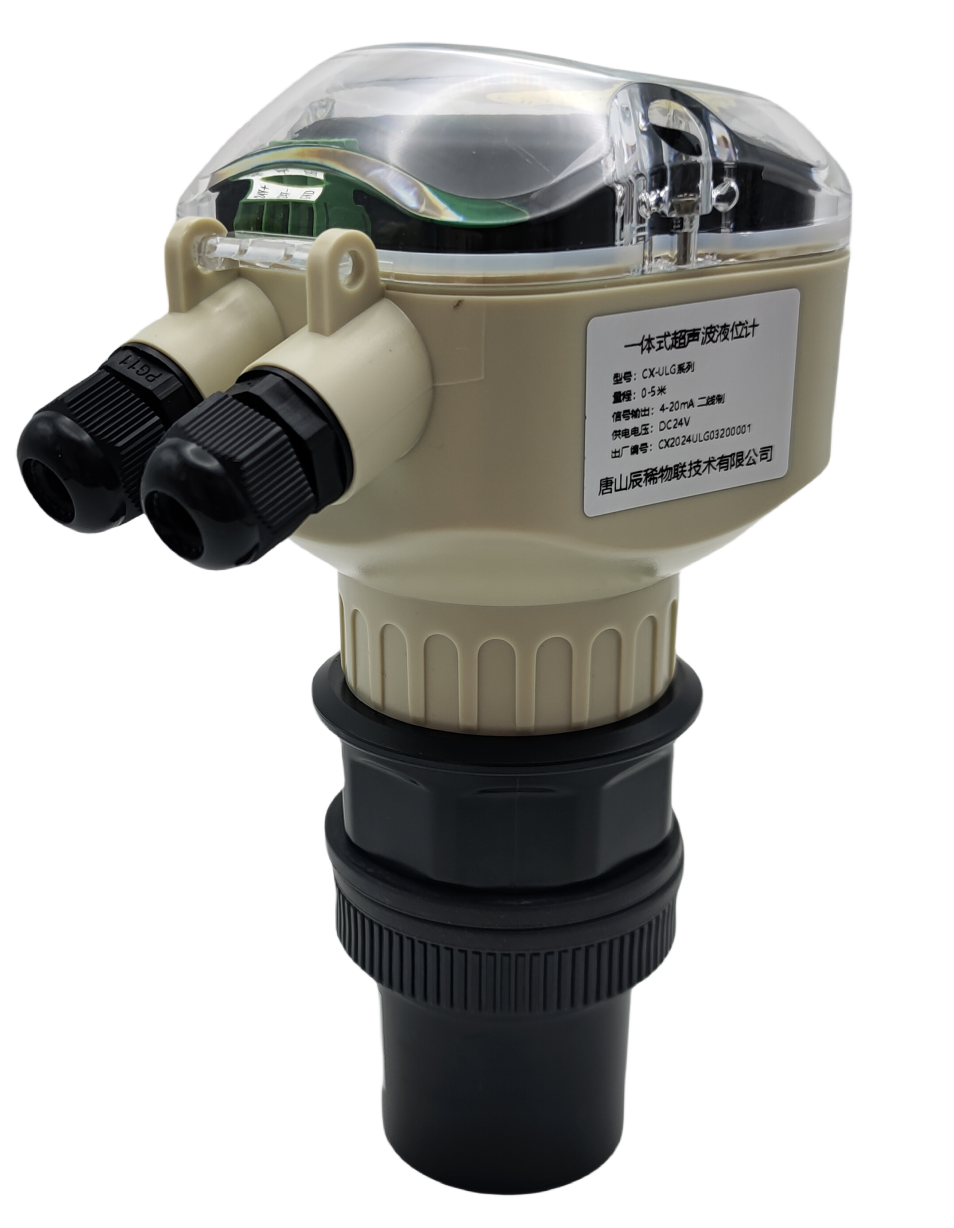

超声波水位计

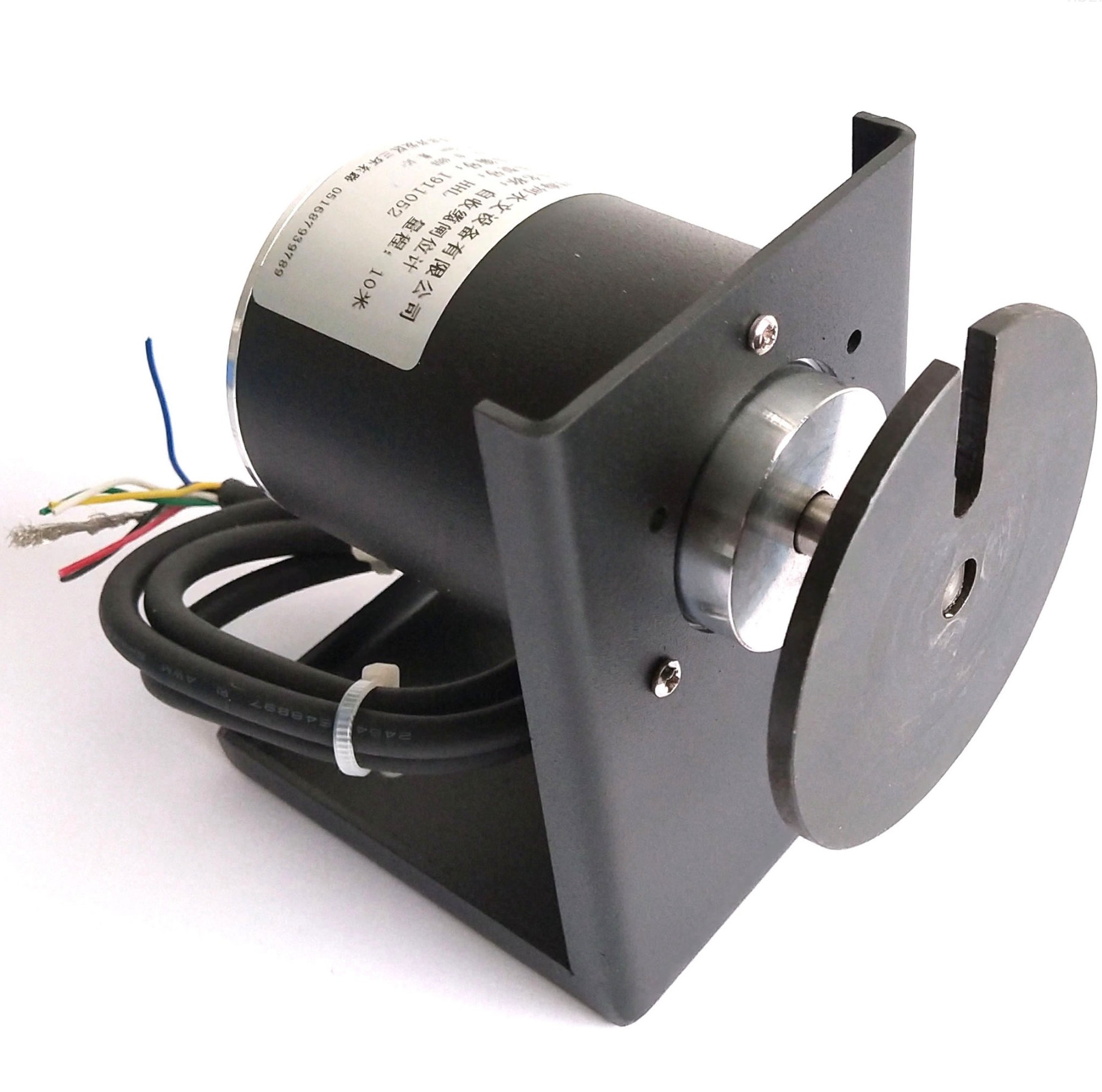

数字闸位计

超声波明渠流量计

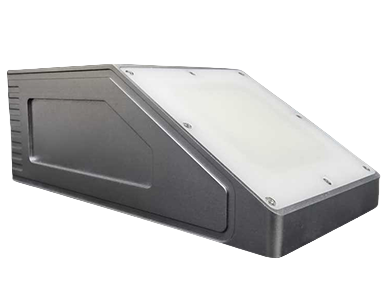

雷达流量计

超声波流量计

系统功能

实时监测生态泄放流量

通过物联网视频遥测终端机，实时采集流量计、水位计、闸位计等计量和测量仪表的数据，并通过内置流量算法，将所得结果上传至指定平台中心，实现数据的远程监控

支持通过USB/TF卡导出监测数据

实时视频传输和照片、短视频存储

自带10M/100M网口，可接入网络摄像机，并定时截取照片、短视频，还为网络摄像机提供无线上网通道，实现摄像机连接云平台（以海康为例，可接入萤石云、海康互联平台）

支持通过USB/TF卡导出照片和短视频

视频/图片数据字符叠加、图片浏览、状态显示

用户可自行配置叠加字符的量名称，包括：水电站名称、水电站代码、核定流量、生态流量、监测点水位、监测点闸位等信息

触摸屏上显示当前与中心的连接状态、摄像头的连接状态、存储器状态、当前时间、电站名称以及参数和照片

可在触屏上浏览照片，并进行翻页查看等操作

灵活可变的自定义功能

专为水电站生态流量监测项目设计，根据不同省份的特点，用户只需要设置可变参数

采集数据量、名称可自行修改

可通过设置叠加相应名称和数据

触屏上的显示数据可自定义设置，无需程序更新

本地和远程维护功能

跨平台使用，无需专用软件和数据线

网线连接电脑即可采用网页进行参数设置

支持远程网页设参

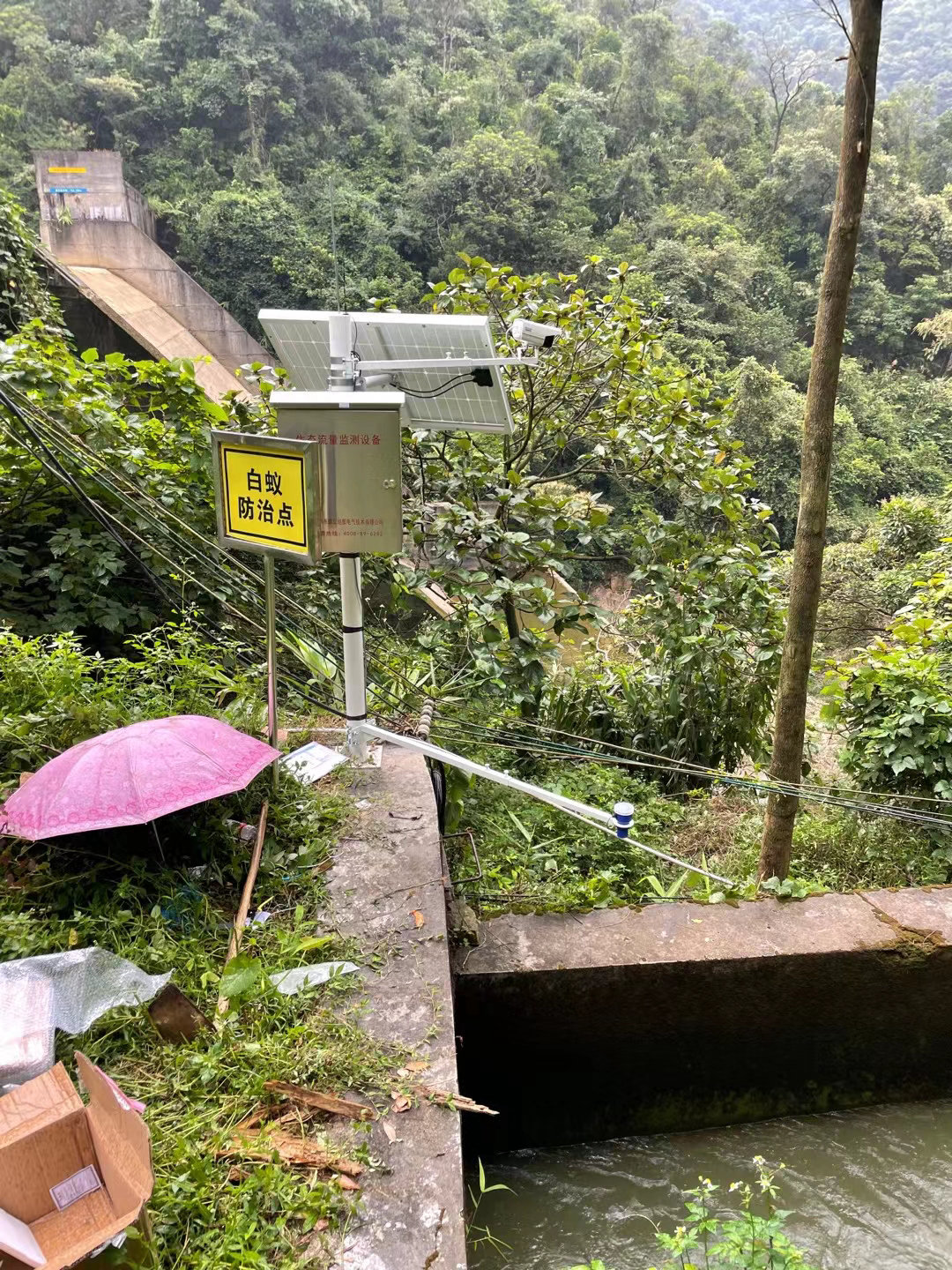

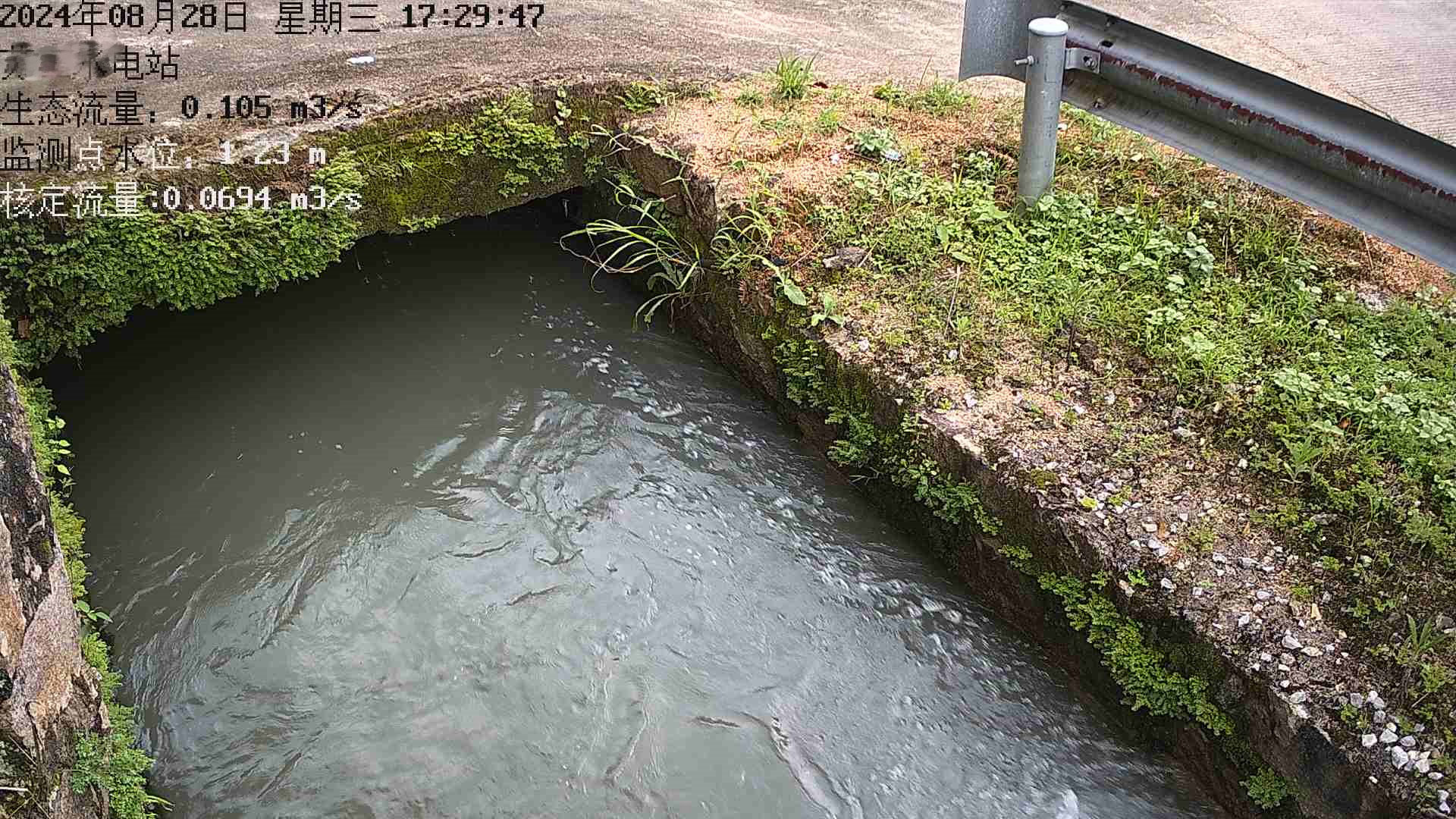

实例：广东省某地生态流量照片

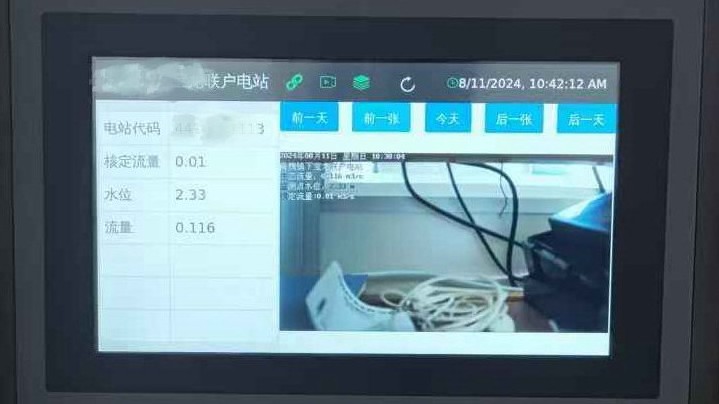

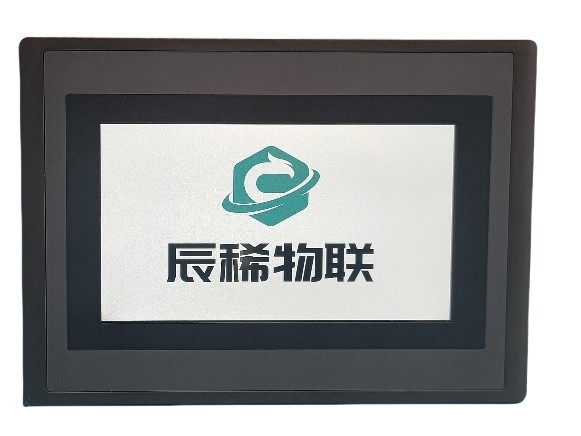

物联网视频遥测终端机显示界面

无线4G/宽带自适应上网以及各省市平台的对接

通讯方式

系统支持4G、宽带自适应上网，简单配置即可实现平台连接；

支持FTP、HTTP（Json）、TCP/IP、MQTT/MQTTS、水资源监测数据传输规约（SZY206-2016 ）、污染源在线自动监控（监测）系统数据传输标准（HJ/T212-2017 ）、支持自定义协议接入

对接系统

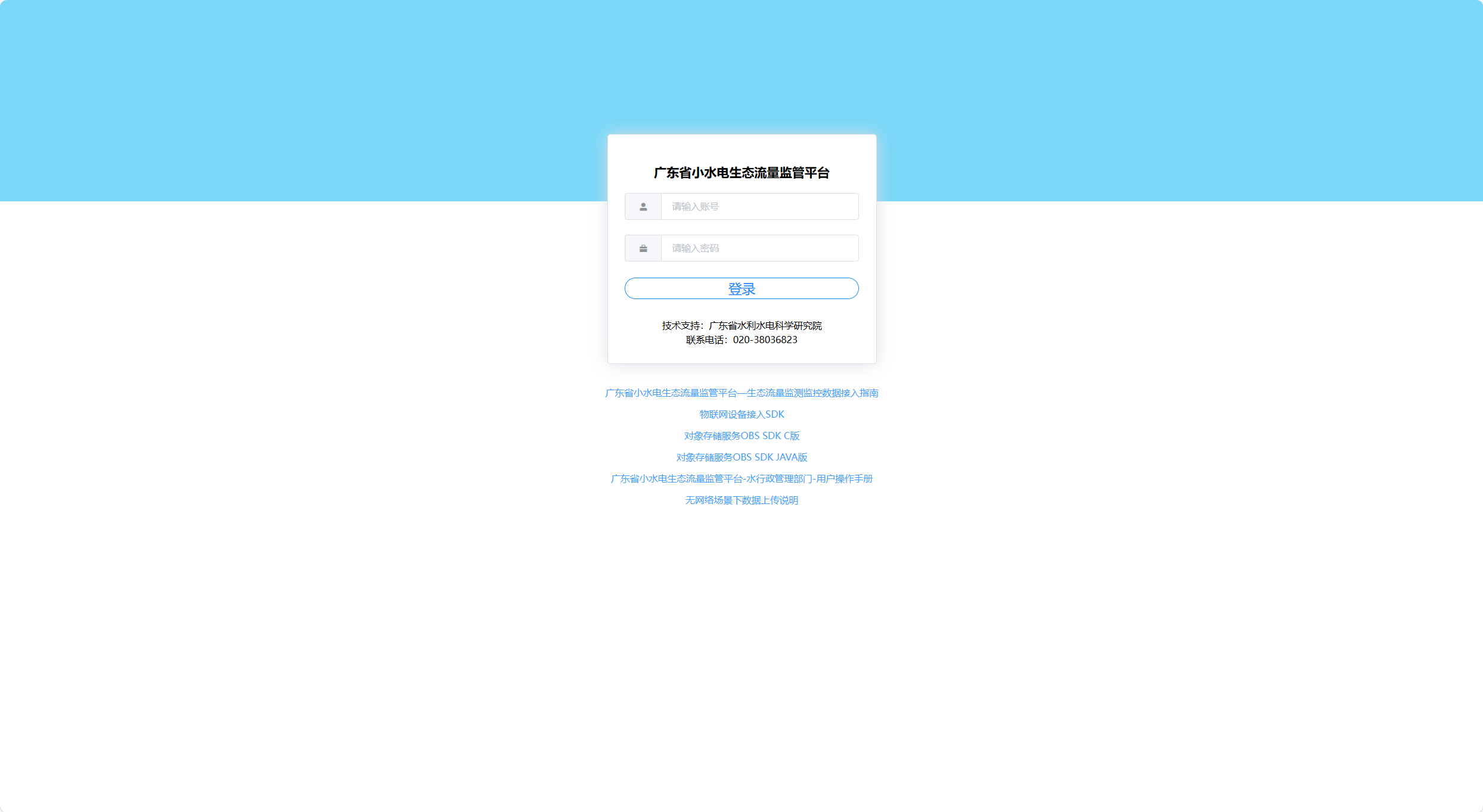

广东省小水电生态流量监管平台

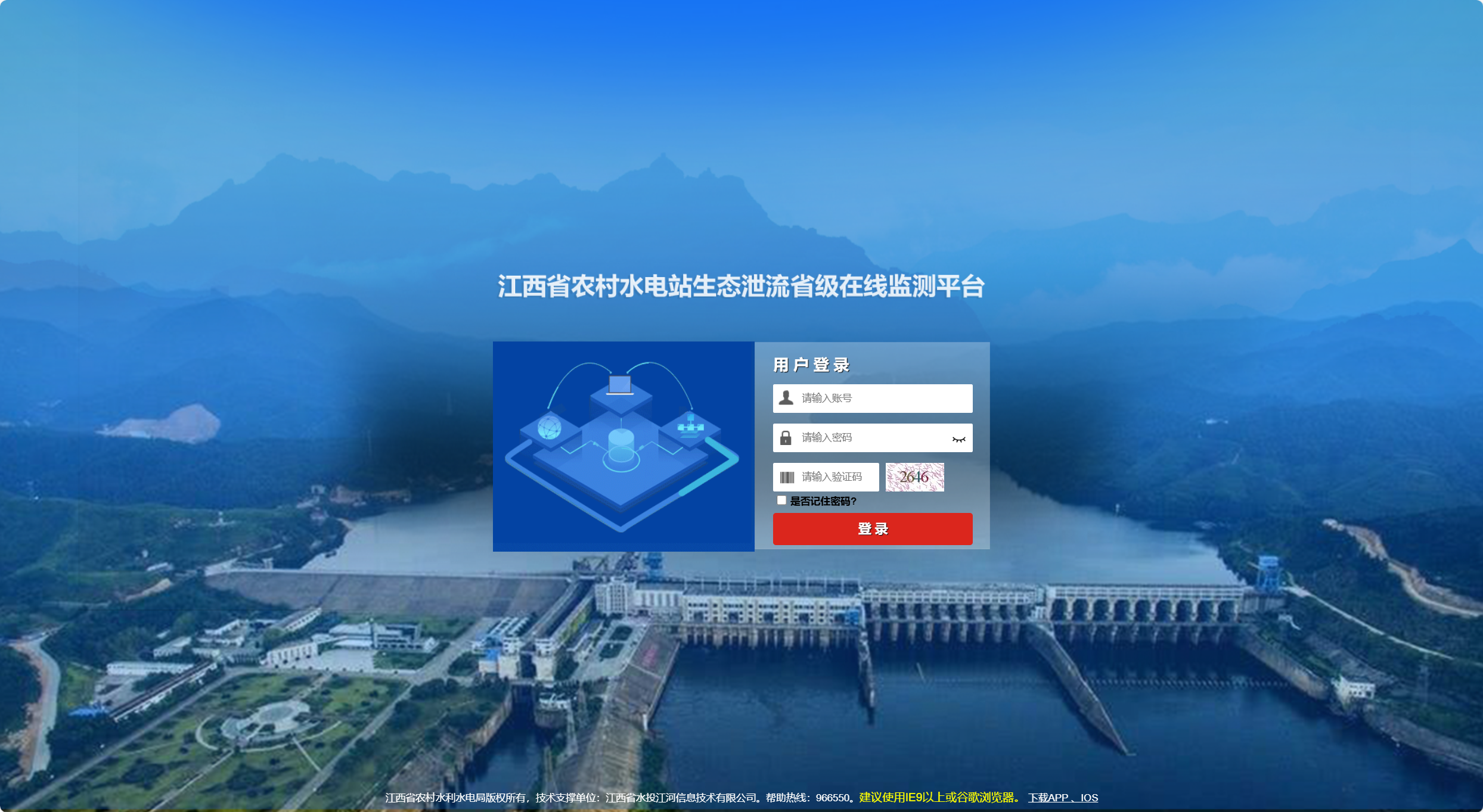

江西省农村水电站生态泄流省级在线监测平台

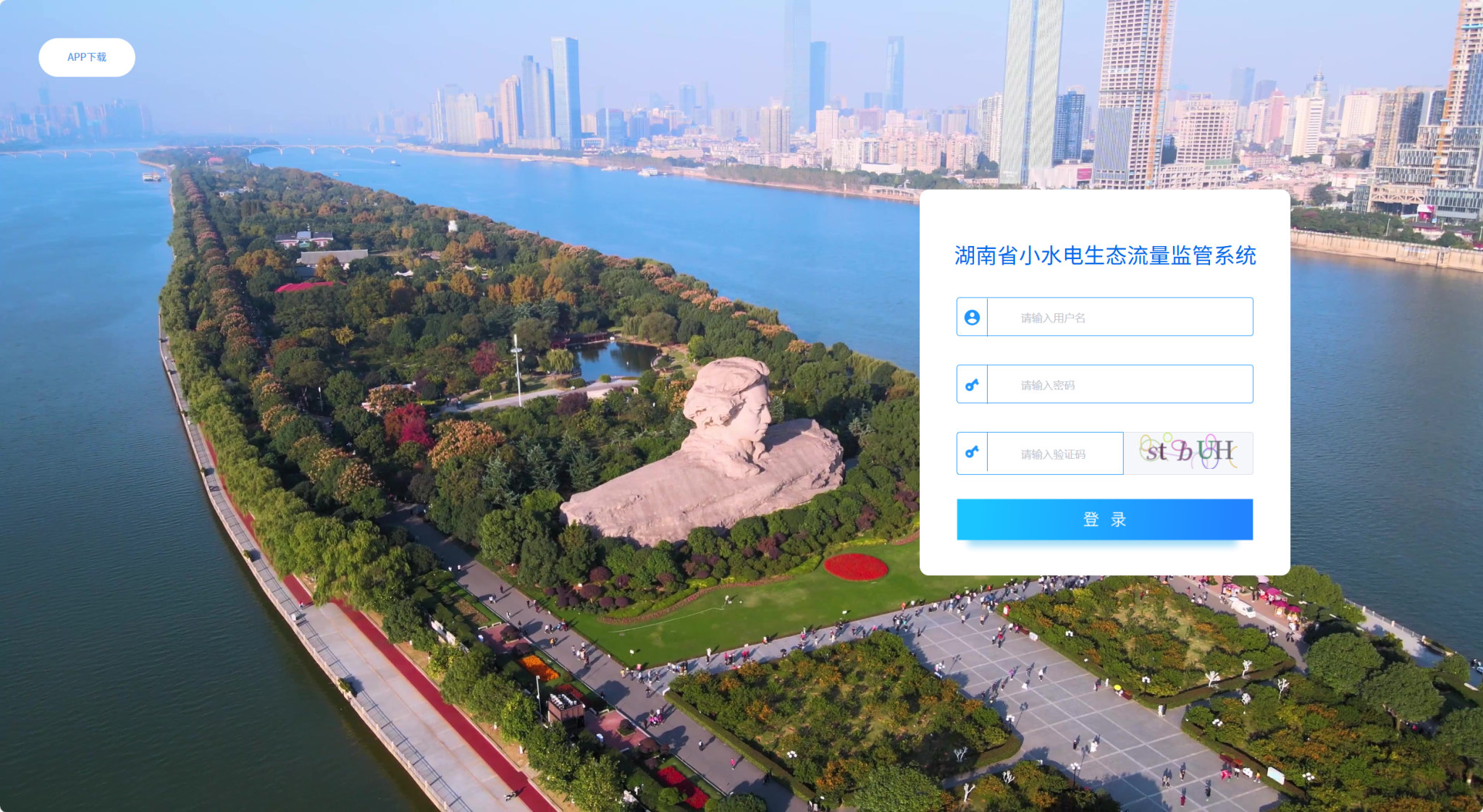

湖南省小水电生态流量监测监管系统

福建省水电站下泄流量监控平台

四川省水电站生态流量监管系统

湖北省生态流量下泄监控平台

广西中小水电站生态流量监测管理系统

安徽省小水电生态流量监管平台

----------------------------------

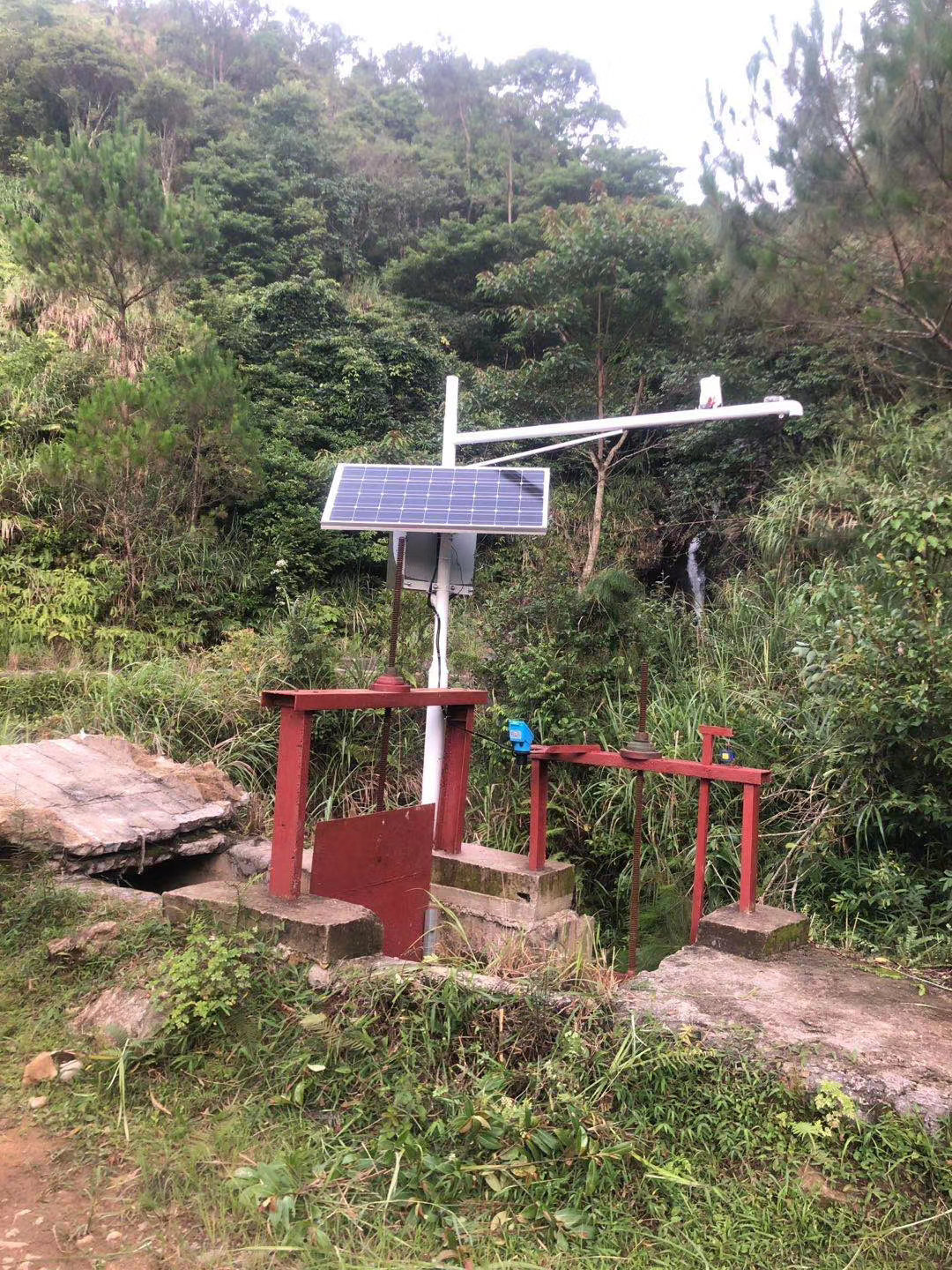

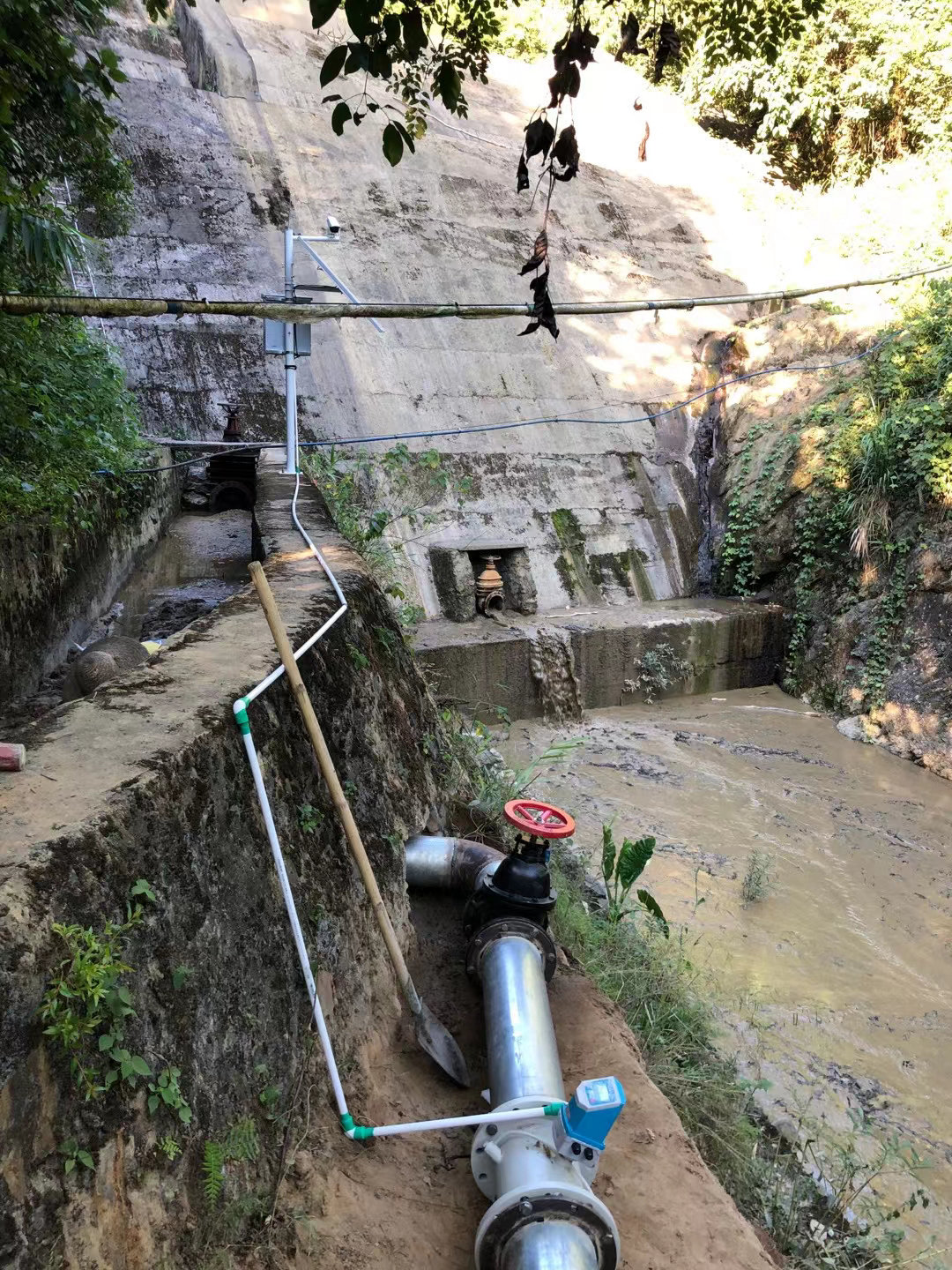

案例照片

尾水泄流

生态放水管泄流

闸门放水泄流

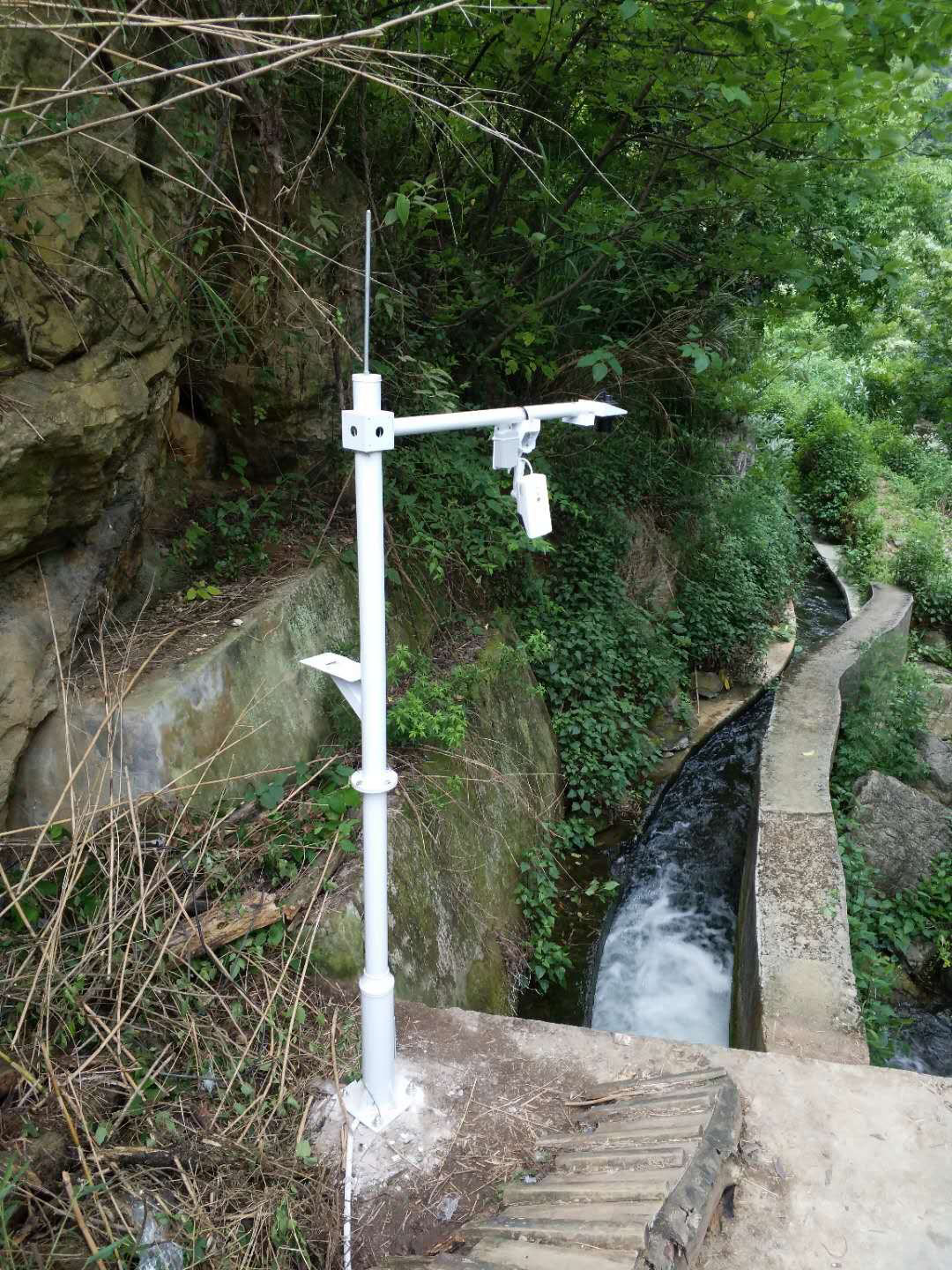

输水渠道泄流

方案涉及的相关产品

系统配置

名称	配置参数	数量	说明
防护机箱	室外防虫、防雨机箱	1	镀锌铁或者不锈钢材质可定制
物联网视频遥测终端机	7英寸触屏、无线4G/宽带自适应上网	1	CX-L200
网络摄像机	海康/大华/天地伟业	1	支持多厂家多型号
计量仪表	超声水位计/明渠流量计/管段式流量计/雷达流量计等	1	支持智能仪表
配电	太阳能供电系统或者市电	1	-
系统防雷	网口、电源防雷、防雷接地	1	-
设备立杆	3米 φ76mm 无缝钢管制作	1	-
