解决方案-水电站生态流量监测系统

灌区信息化系统

概述

在当今快速发展的农业领域，灌区作为农田水利的重要组成部分，其高效、智能的管理对于保障农业生产和水资源可持续利用至关重要。然而，传统灌区管理面临着诸多挑战，如信息孤岛、数据不准确、响应速度慢、资源浪费等问题，这些问题成为了制约灌区发展的痛点。

为了解决这些痛点，我们推出了一款创新的灌区信息化解决方案。该方案以辰稀物联物联网技术产品为核心，集数据采集、传输、处理、存储、分析和展示于一体，旨在提高灌区管理效率、灌溉效率和水资源利用效率。

我们的产品能够解决以下问题：

1、信息孤岛：通过建立统一的灌区信息化平台，实现数据共享和信息互通，打破信息孤岛，提高管理效率。

2、数据不准确：采用高精度的传感器和监测设备，实时采集灌区的水位、流量、水质等数据，确保数据的准确性和可靠性。

3、响应速度慢：通过实时数据传输和远程控制功能，实现对灌区的快速响应和智能化管理，提高应急处理能力。

4、资源浪费：基于数据分析结果，优化灌溉计划，实现精准灌溉，减少水资源浪费，提高水资源利用效率。

我们的灌区信息化解决方案具有以下优势：

1、实时监测：通过物联网技术，实时监测灌区的运行状态，及时发现和处理问题。

2、智能化管理：基于实时数据和数据分析结果，实现远程控制和智能化管理，提高管理效率。

3、数据分析：对收集到的数据进行深入分析，为决策者提供数据支持和决策依据。

4、信息共享：建立信息共享平台，实现各部门之间的信息互通，提高协同工作效率。

5、可扩展性：根据灌区需求，灵活扩展系统功能和设备，满足不同灌区的管理需求。

通过我们的灌区信息化解决方案，可以实现灌区管理的现代化、智能化和高效化，为农业发展和水资源保护提供有力支持。

总体方案设计

灌区信息化系统的建设，包括现场水位、流速、流量、雨量、气象、视频信息采集，闸门控制设备远程监控以及状态监测，监控中心信息接收及显示、应用系统的建设。总体的构成如下：

1、数据采集层：这是系统的最底层，负责收集灌区内的各种数据。这包括水位、流量、水质、气象数据等。数据采集层通常由各种传感器、监测设备和数据采集终端组成。
2、数据传输层：这一层负责将采集到的数据传输到数据中心。数据传输可以通过有线或无线方式进行，如4G/5G网络、光纤、Wi-Fi等。
3、数据处理与分析层：这一层负责对收集到的数据进行处理和分析。这包括数据清洗、数据存储、数据挖掘、数据分析等。数据处理与分析层通常由服务器、数据库和数据分析软件组成。
4、应用层：这一层负责将处理和分析后的数据转化为实际应用，如灌溉控制、水资源管理、设备监控、决策支持等。应用层通常由各种应用软件和用户界面组成。
5、用户层：这是系统的最上层，直接面向用户。用户层提供用户界面，使用户能够访问系统、查看数据、进行操作等。
6、安全与维护层：这一层负责系统的安全性和维护工作。包括数据加密、用户权限管理、网络安全防护、系统备份、故障恢复等。
7、培训与支持层：这一层负责为用户提供培训和技术支持，确保用户能够熟练操作和维护系统。
8、管理与决策层：这一层负责系统的管理和决策工作。包括系统规划、资源配置、项目管理、风险评估等。

系统框图

管理中心

物联网传输终端
物联网智能终端

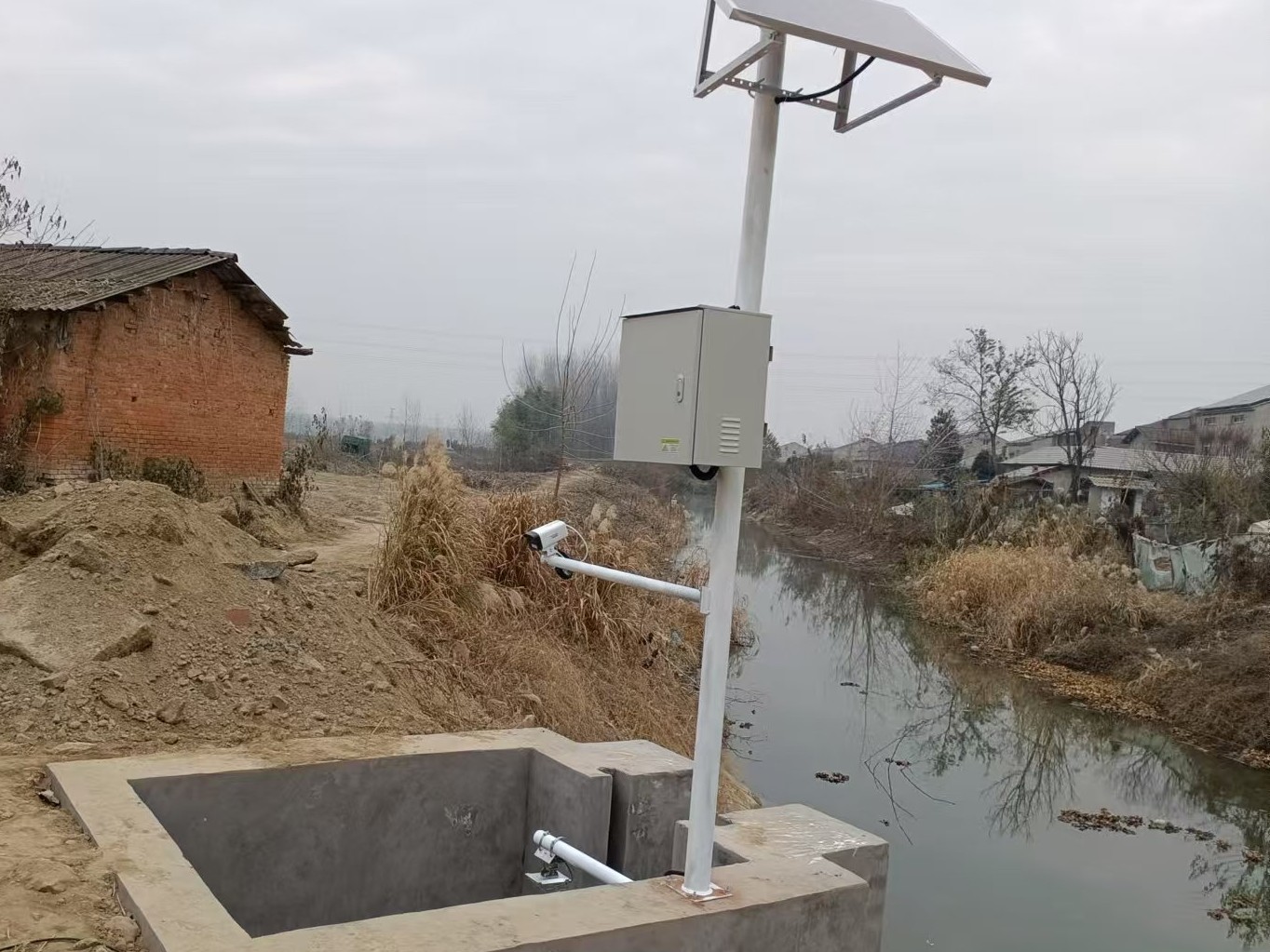

物联网视频遥测终端机

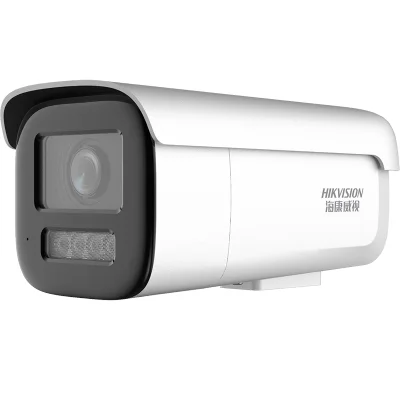

网络摄像机

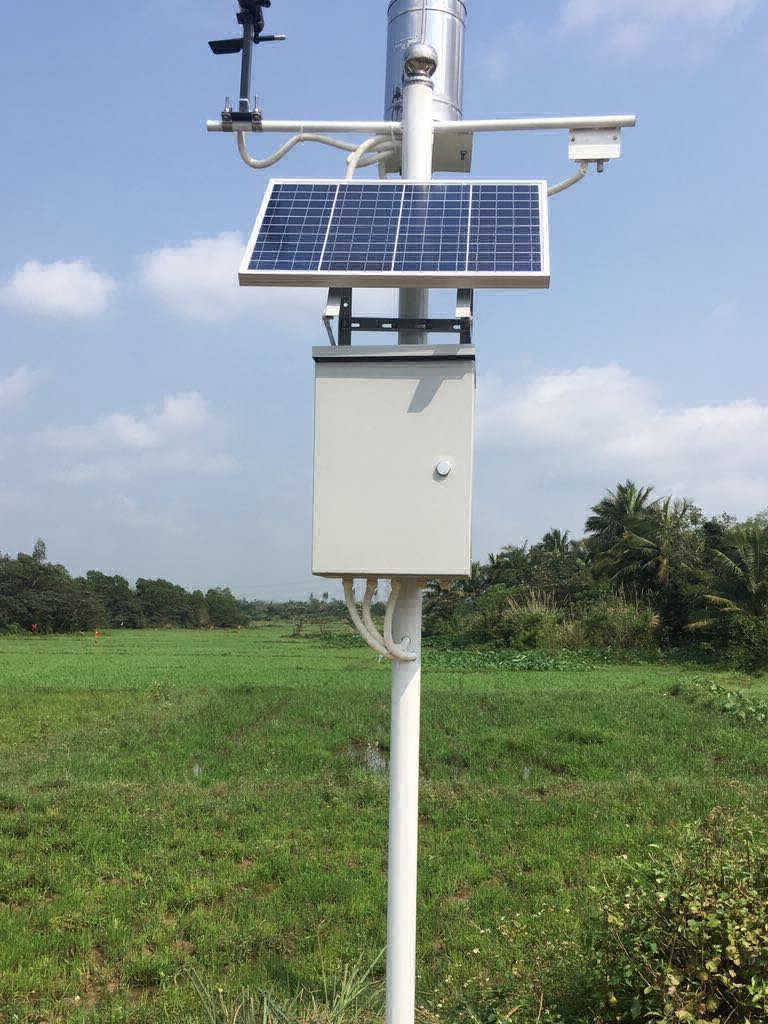

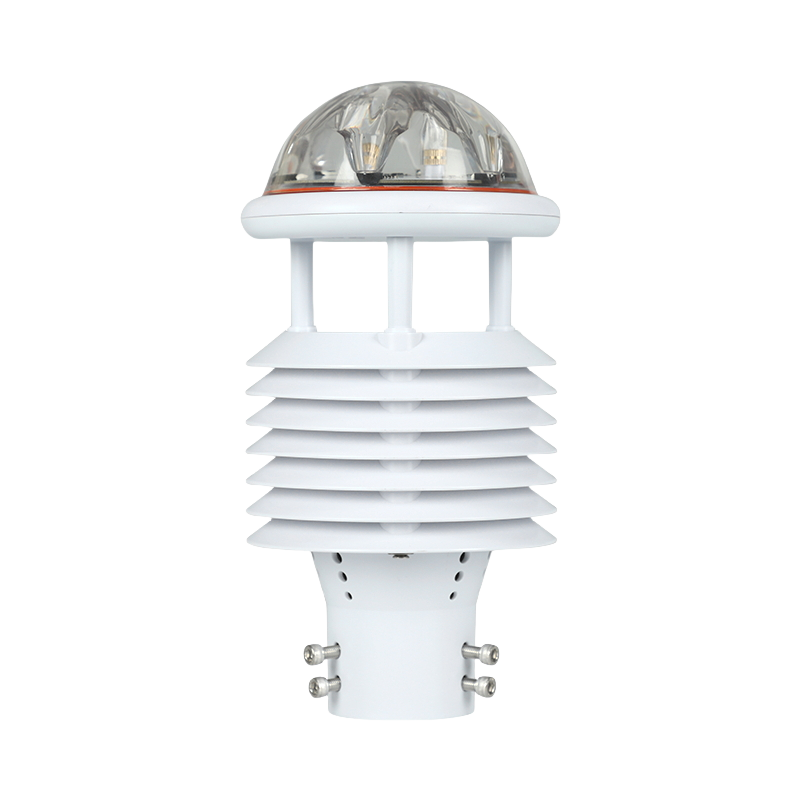

气象站

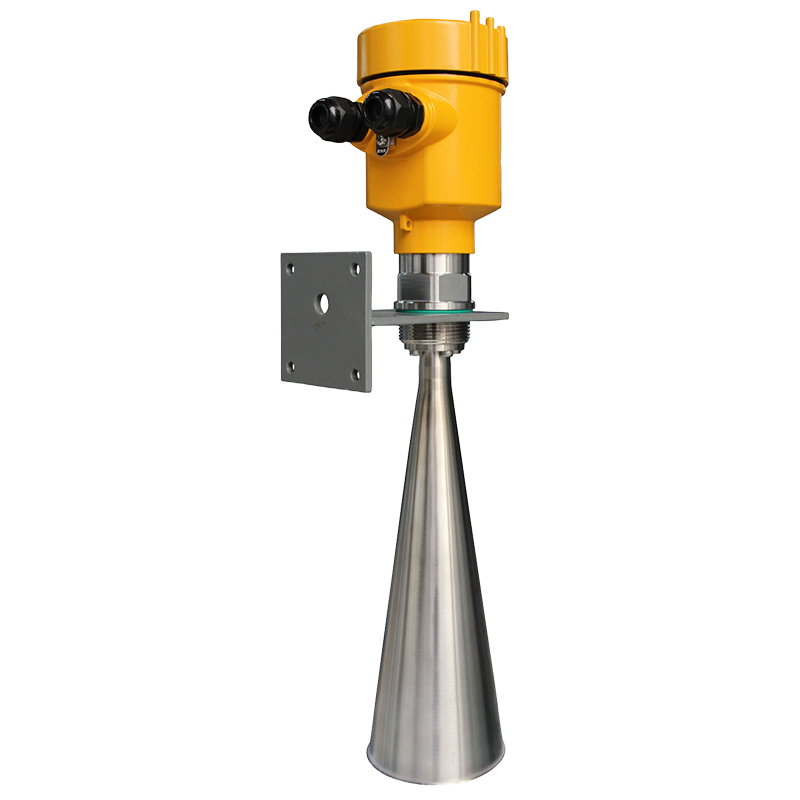

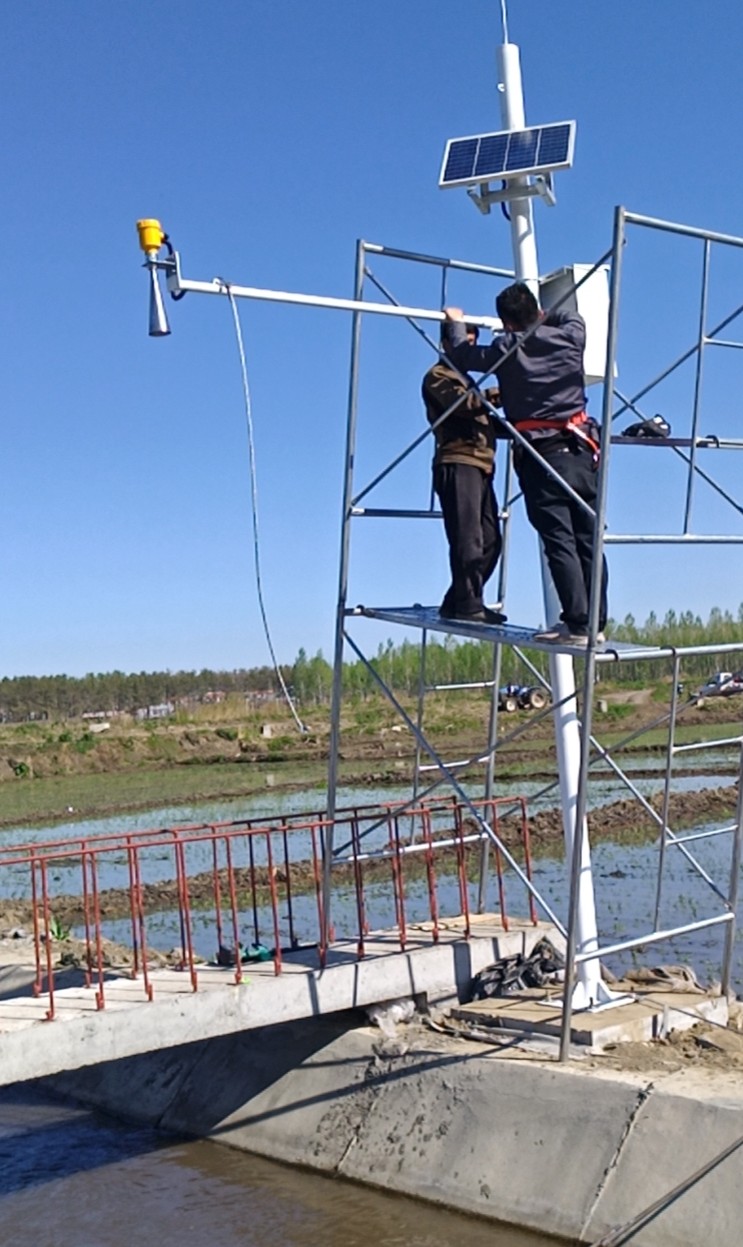

水位计

流速仪

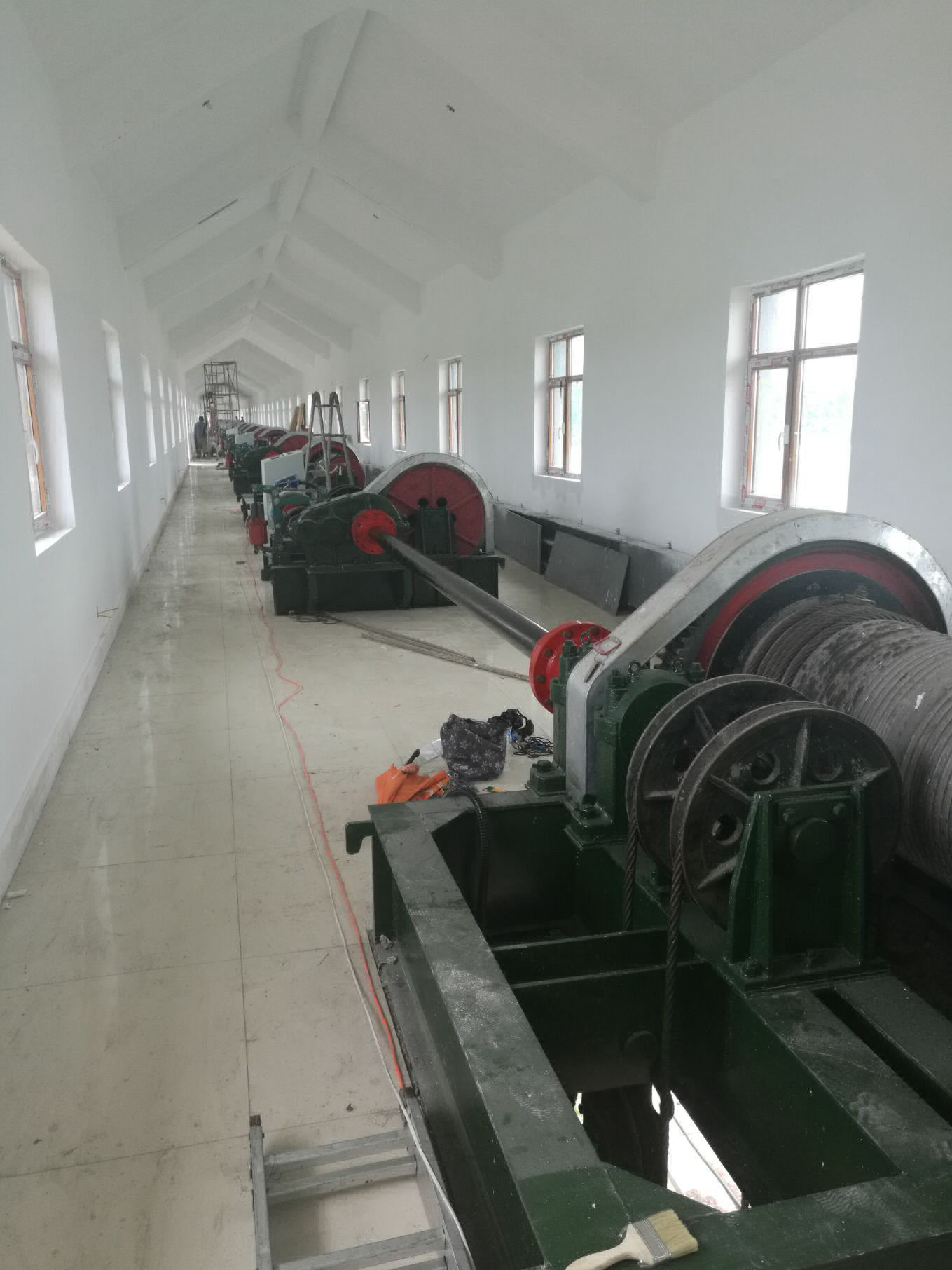

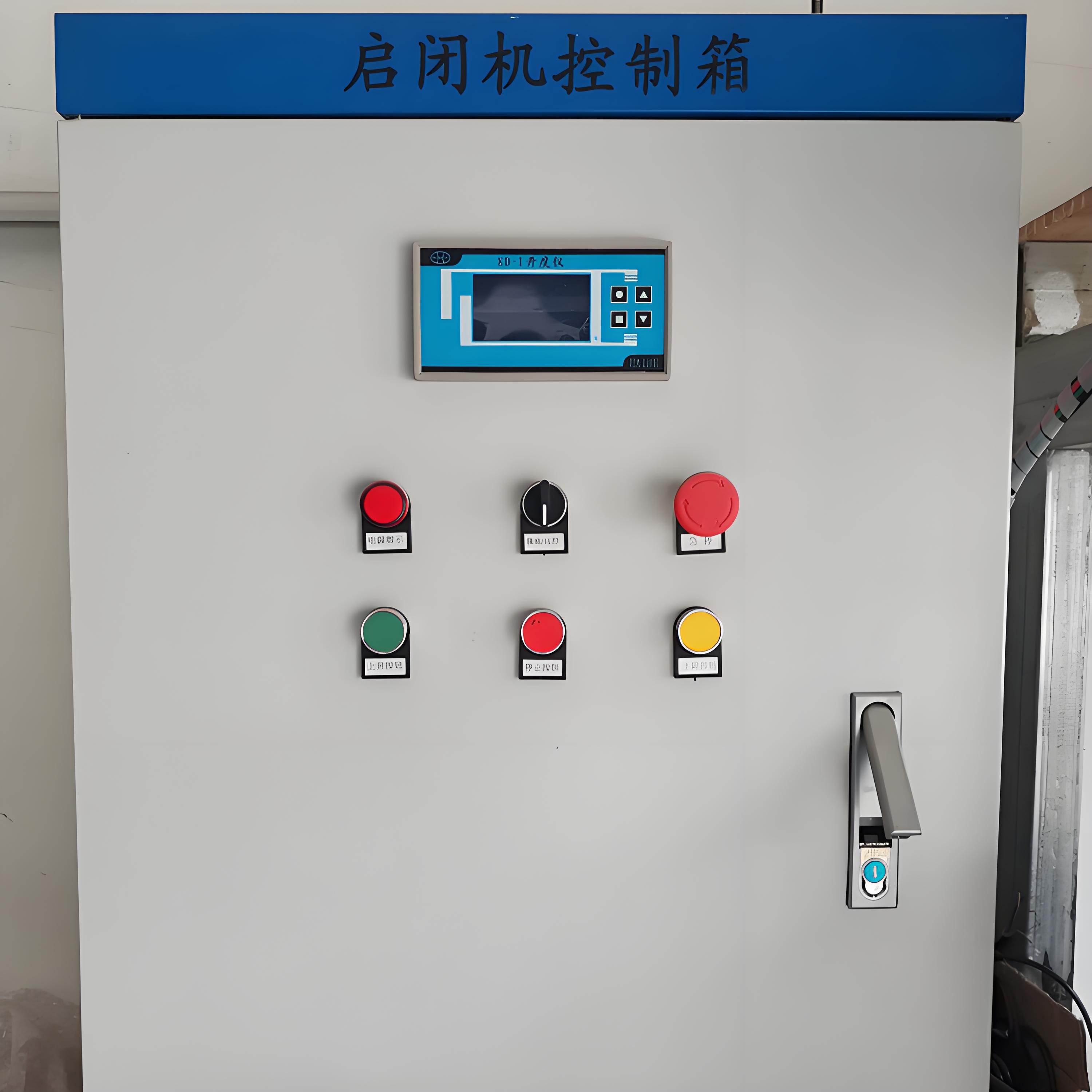

闸门启闭机控制柜

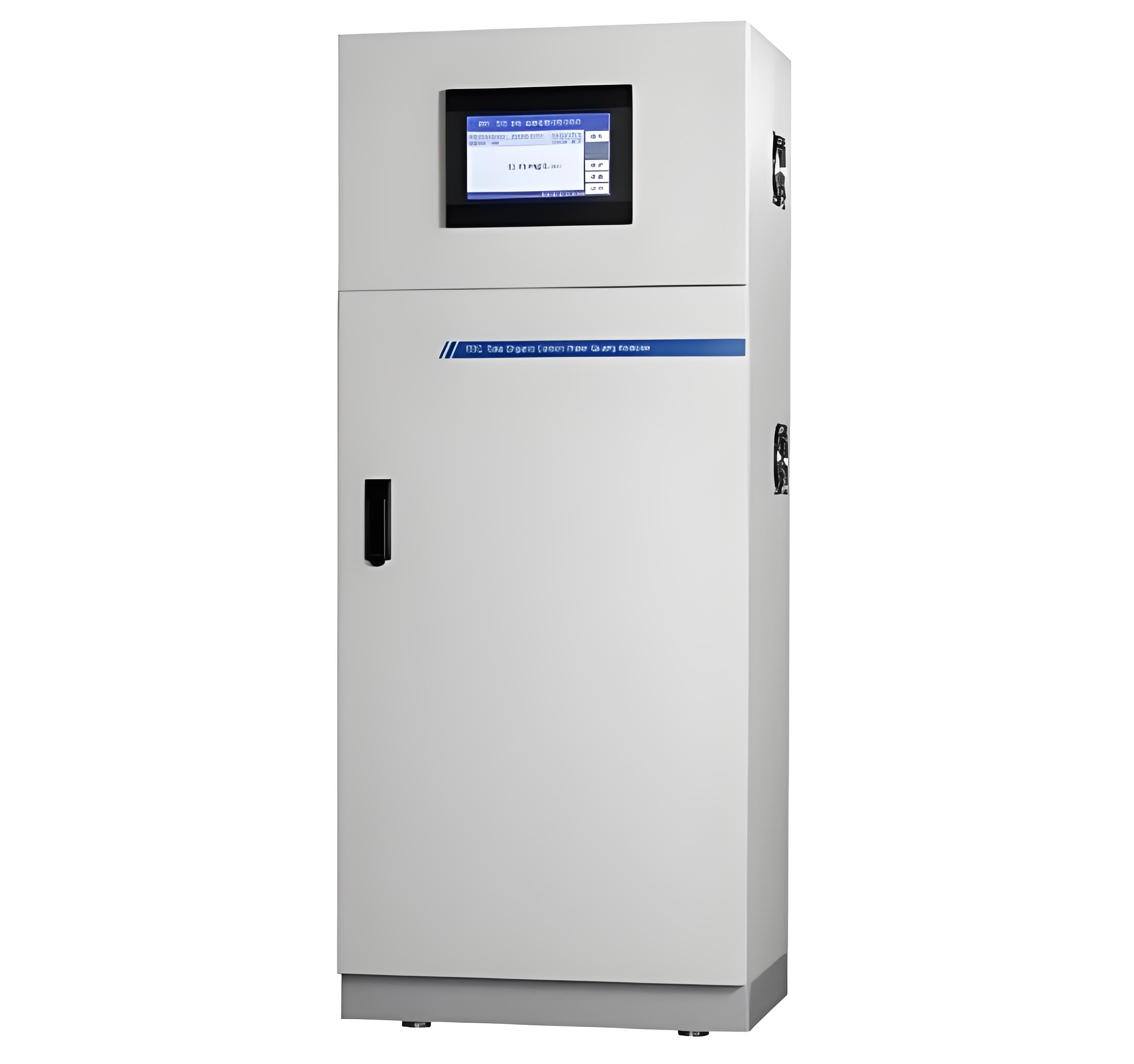

水质在线监测柜

系统功能

实时监测渠道水位、流速、流量、图像、视频等信息

通过视频遥测终端机RTU实时采集水位计、流量计（超声波流量计、电磁流量计、雷达流量计、多普勒流量计等）、气象传感器等仪器仪表的数据，利用遥测终端机的3G/4G/5G无线传输功能，将所测量的结果上传至指定平台中心，实现数据的远程监控

实时视频传输、照片拍照、图像/视频字符叠加*

物联网视频遥测终端机具有1路10M/100M网口，可接入网络摄像机，并定时截取照片，还可为网络摄像机提供无线上网通道，实现网络摄像机连接云平台（以海康为例，可接入萤石云、海康互联平台）
具有大容量存储*，支持TF卡/USB外置存储，可以实现数据、照片的导出

灵活可变的自定义功能

用户可自定义采集参数，数据可以接入水位计、流量计、水质传感器、气象传感器等多种智能仪表
支持Modbus-RTU协议，自定义地址表和上报量名称

本地和远程维护

跨平台使用，无需专用软件和数据线
网线连接电脑即可采用网页进行参数设置
支持远程网页设参

无线4G/5G/宽带自适应上网以及各省市平台的对接

通讯方式
系统支持无线3G/4G/5G、光纤/宽带自适应上网，简单配置即可实现平台连接
支持Modbus-RTU、FTP、HTTPS（POST）、TCP/IP、MQTT/MQTTS、水文监测数据通信规约（SL651-2014 ）、水资源监测数据传输规约（SZY206-2016\SL 427-2021）、支持自定义协议接入等多种协议
对接系统
支持对接标准协议、私有协议*的平台

辰稀云软件功能介绍

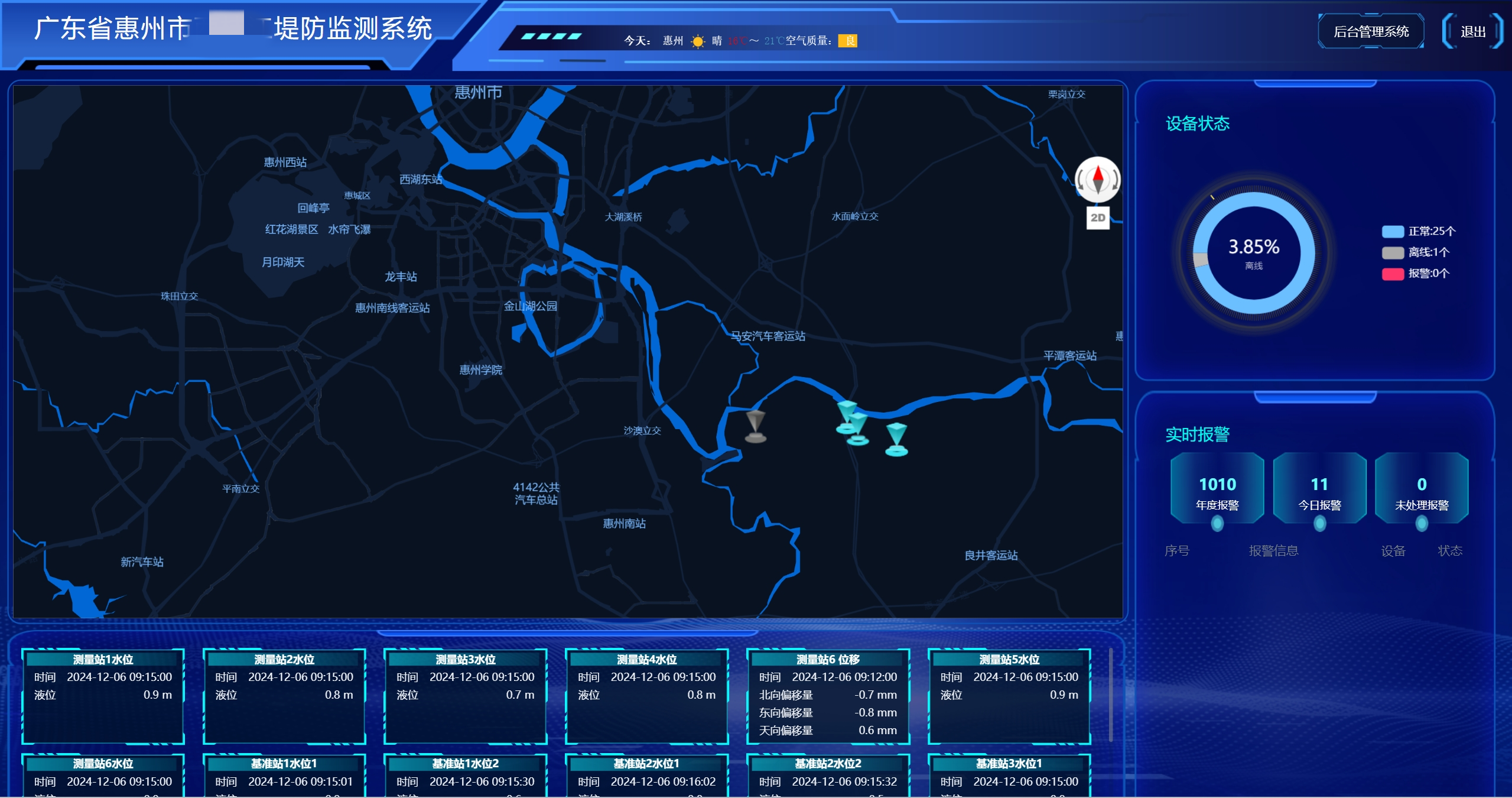

“灌区一张图”功能

总管理界面展示区域内地理信息、设备的工作状态统计、实时报警信息、监测数据显示、天气情况显示

实时监测

以卡片式的交互逻辑，显示监测点的监测信息，包括：水位、降雨量、水位数据、流量、流速数据、上报时间等重要信息

视频播放

可查看接入视频，进行播放或者关闭等操作

记录查询

曲线显示监测数据，并可查询任意时间段内的监测数据、报警记录、操作记录等信息

报表统计

可统计监测数据的日、月、年报表，并具有数据导出功能

设备管理

可对监测设备、视频设备进行添加、删除等基础操作

①实时视频传输、照片拍照、图像/视频字符叠加*：仅CX-L102和CX-L200具有此功能；
②大容量存储*：指的是视频遥测终端机本机自带的存储空间，其中CX-L102为128M；CX-L200为1GB；CX-D10为DTU，不具备本机存储；
③私有协议*：指的是合作方提供平台对接协议，我公司开发相应对接接口；

实时控制闸门

持有控制权限的用户可以通过软件平台下发控制命令，实现对闸门、水泵的远程控制

并对设备运行状态进行实时反馈和监管

系统配置


名称	配置参数	数量	说明
智能终端	内置视频遥测终端机/具有开关电源/断路器等材料	1	按需搭配/镀锌铁或者不锈钢材质可定制
物联网视频遥测终端机	无线4G/5G/宽带自适应上网	1	-
网络摄像机	海康/大华/天地伟业	1	支持多厂家多型号
测量仪表	水位计/气象传感器/流量计/流速仪等	1	支持智能仪表
配电	太阳能供电系统或者市电	1	-
系统防雷	网口防雷、电源防雷、防雷接地	1	-
立杆	根据实际情况制作	1	-
