解决方案-水库河道水情监测系统

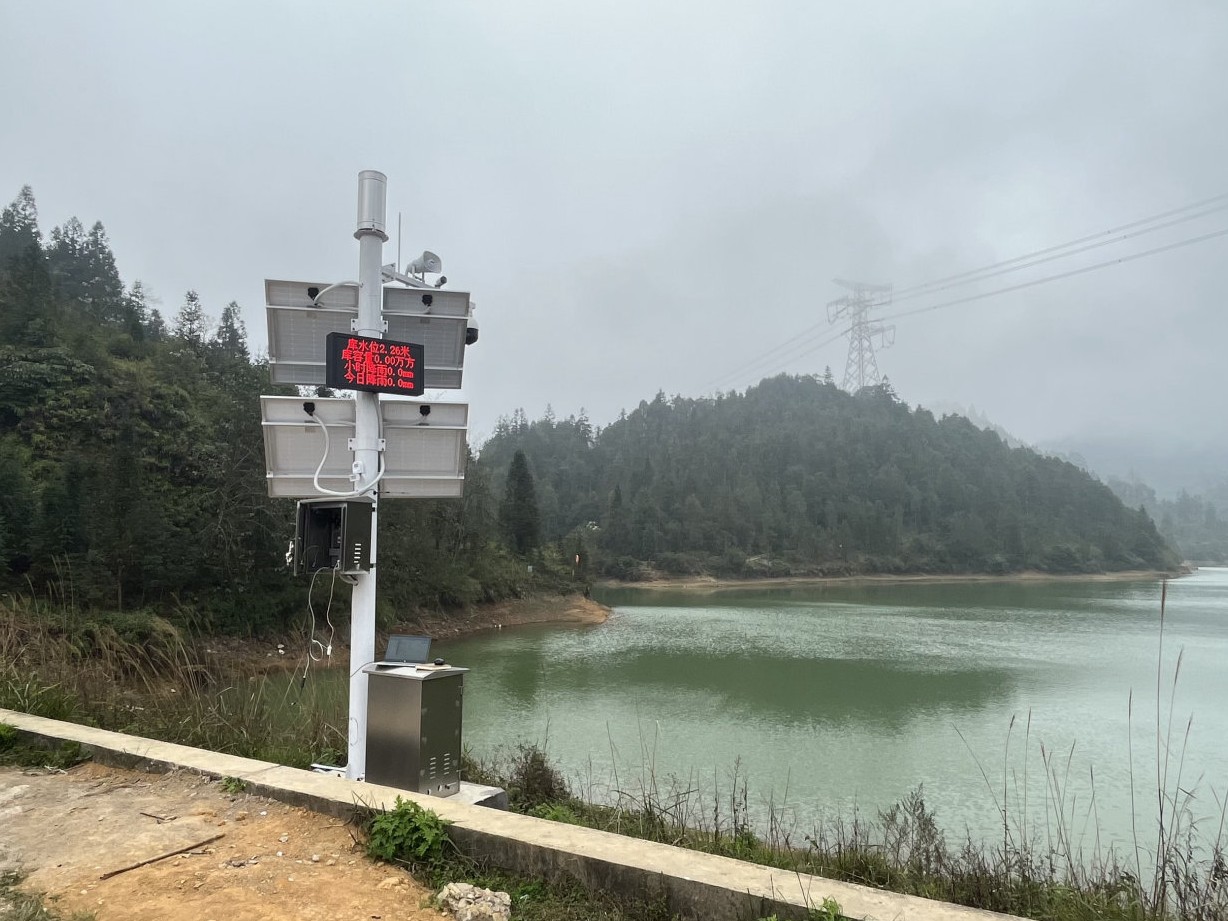

水库河道水雨情监测系统

需求概述

水库（河道）的安全问题，一直是防汛管理部门所关心的重要问题。为了加强水库（河道）安全监管，管理部门迫切需要建立“水雨情可视化监测系统”，对水库（河道）水情信息进行实时监测，为防汛抗灾提供提供准确、及时的数据信息。
系统建设目标如下：
1）实现对水库（河道）水情信息进行实时性采集，并可进行现场拍照、视频监测，以及预警通知，保障系统信息的高效性、及时性、准确性、充分性。
2）所有观测点数据通过无线网络直接传输至监控中心“水雨情可视化监测系统”，在电子地图界面中直观显示各测点水雨情信息及警戒状态；在发生报警时，系统可自动发出报警信号，如：系统弹出信息、发出声音提示，向相关部门指定人员发出报警短息通知等功能。
3）系统开发要坚持先进实用、稳定可靠的原则，并具备良好扩展性、兼容性和开放性，为系统后期扩展升级、向其他相关平台系统提供数据共享服务提供规范性接口。

总体方案设计

水雨情监测系统的建设，包括现场水位、雨量、视频信息采集设备以及监控中心信息接收及显示、应用系统的建设。现场测点信息采集与传输设备完成水位、雨量信息的实时采集、基本分析处理（如警戒状态）与显示，并负责将数据以无线方式传输到监控中心，通过软件进行接收、显示以及数据的存储、分析、处理与预警。总体的构成如下：

监控中心：水雨情可视化监测系统；
通信平台：中国移动/联通/电信无线4G/5G网络；
视频和数据通信设备：物联网视频遥测终端机、网络摄像机；
计量测量设备：水尺、雷达水位计、雨量传感器、以及可扩展的气象类传感器等设备等；

系统框图

各省市水利管理平台
或者自建管理平台

物联网传输终端
物联网智能终端
物联网视频遥测终端机

其他类型
传感器接入

系统功能

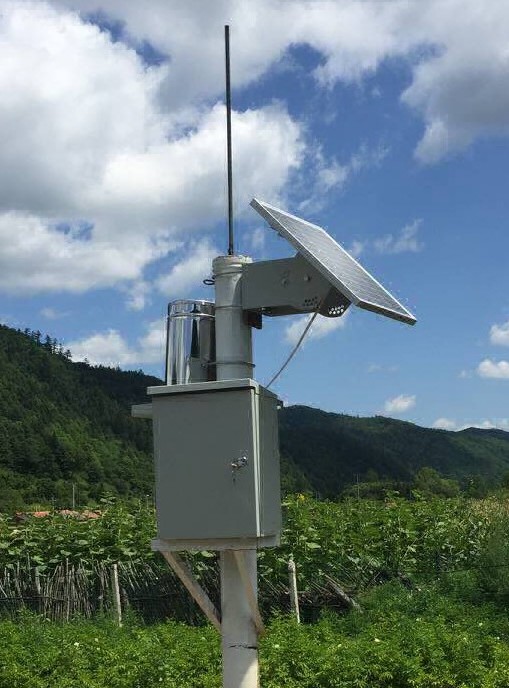

实时监测水库（河道）降雨量、水位、气象等信息

通过视频遥测终端机实时采集雨量传感器、水位计、气象传感器等测量仪表的数据，利用遥测终端机的3G/4G/5G无线传输功能，将所测量的结果上传至指定平台中心，实现数据的远程监控

网络摄像机

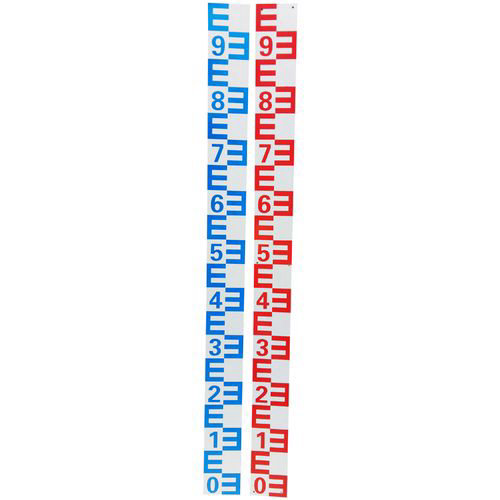

水尺

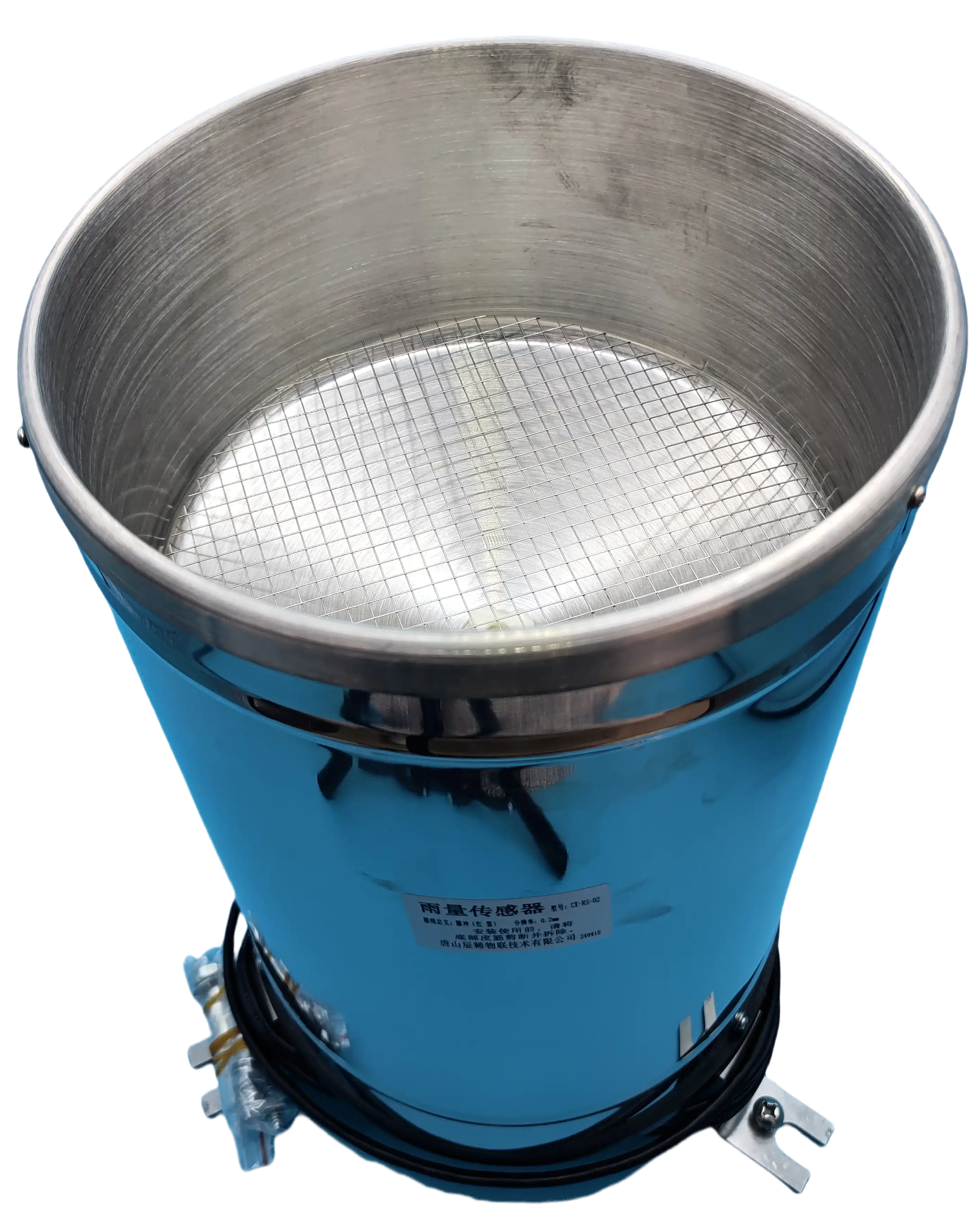

雨量传感器

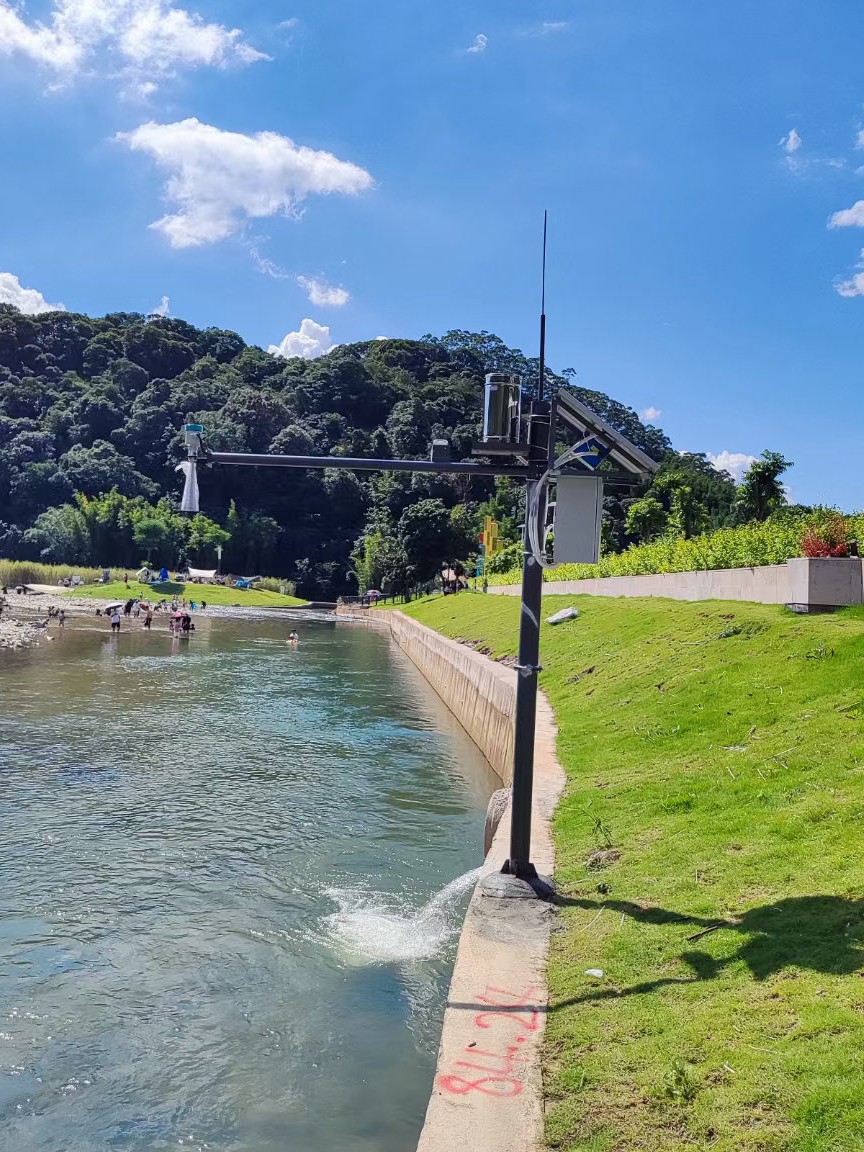

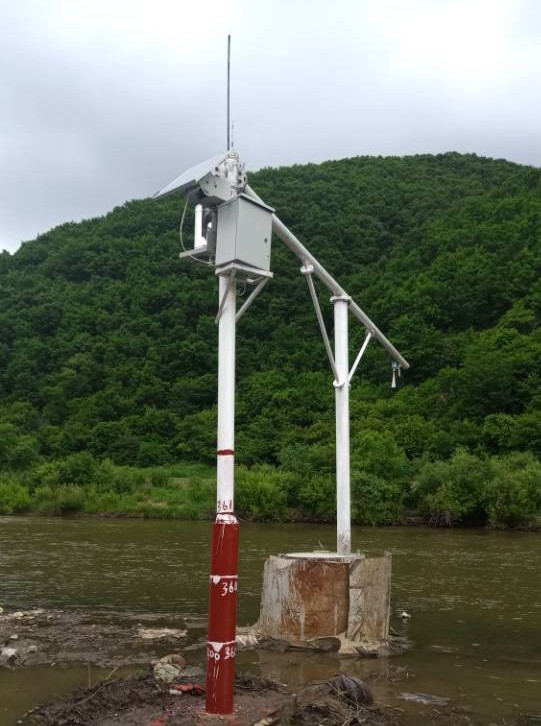

雷达水位计

多参数气象传感器

实时视频传输、照片拍照、图像/视频字符叠加*

物联网视频遥测终端机自带1路10M/100M网口，可接入网络摄像机，并定时截取照片，还可为网络摄像机提供无线上网通道，实现网络摄像机连接云平台（以海康为例，可接入萤石云、海康互联平台）
具有大容量存储*，支持TF卡/USB外置存储，可以实现数据、照片的导出

灵活可变的自定义功能

用户可自定义采集参数，数据可以接入雷达水位计、气泡水位计、雨量传感器、雷达流速仪、多普勒流量计、多参数气象传感器等多种智能仪表
支持Modbus-RTU协议，自定义地址表和上报量名称

本地和远程维护

跨平台使用，无需专用软件和数据线
网线连接电脑即可采用网页进行参数设置
支持远程网页设参

无线4G/5G/宽带自适应上网以及各省市平台的对接

通讯方式
系统支持无线4G/5G、宽带自适应上网，简单配置即可实现平台连接
支持Modbus-RTU、FTP、HTTP（Json）、TCP/IP、MQTT/MQTTS、水文监测数据通信规约（SL651-2014 ）、支持自定义协议接入等多种协议
对接系统
支持对接标准协议、私有协议*的平台

CX-D10

CX-L200

CX-L102

软件功能介绍

“水利一张图”功能

总管理界面展示区域内地理信息、设备的工作状态统计、实时报警信息、监测数据显示、天气情况显示

实时监测

以卡片式的交互逻辑，显示监测点的监测信息，包括：水位、5分钟降雨量、空气温湿度、数据上报时间等重要信息

视频播放

可查看接入视频，进行播放或者关闭等操作

记录查询

曲线显示监测数据，并可查询任意时间段内的监测数据、报警记录、操作记录等信息

报表统计

可统计监测数据的日、月、年报表，并具有数据导出功能

设备管理

可对监测设备、视频设备进行添加、删除等基础操作

系统配置

①实时视频传输、照片拍照、图像/视频字符叠加*：仅CX-L102和CX-L200具有此功能；
②大容量存储*：指的是视频遥测终端机本机自带的存储空间，其中CX-L102为128M；CX-L200为1GB；CX-D10为DTU，不具备本机存储；
③私有协议*：指的是合作方提供平台对接协议，我公司开发相应对接接口；

名称	配置参数	数量	说明
防护机箱	防虫、防雨机箱	1	镀锌铁或者不锈钢材质可定制
物联网视频遥测终端机	无线4G/5G/宽带自适应上网	1	-
网络摄像机	海康/大华/天地伟业	1	支持多厂家多型号
测量仪表	水位计/雨量传感器/气象传感器等	1	支持智能仪表
配电	太阳能供电系统或者市电	1	-
系统防雷	网口防雷、电源防雷、防雷接地	1	-
立杆	根据实际情况制作	1	-
